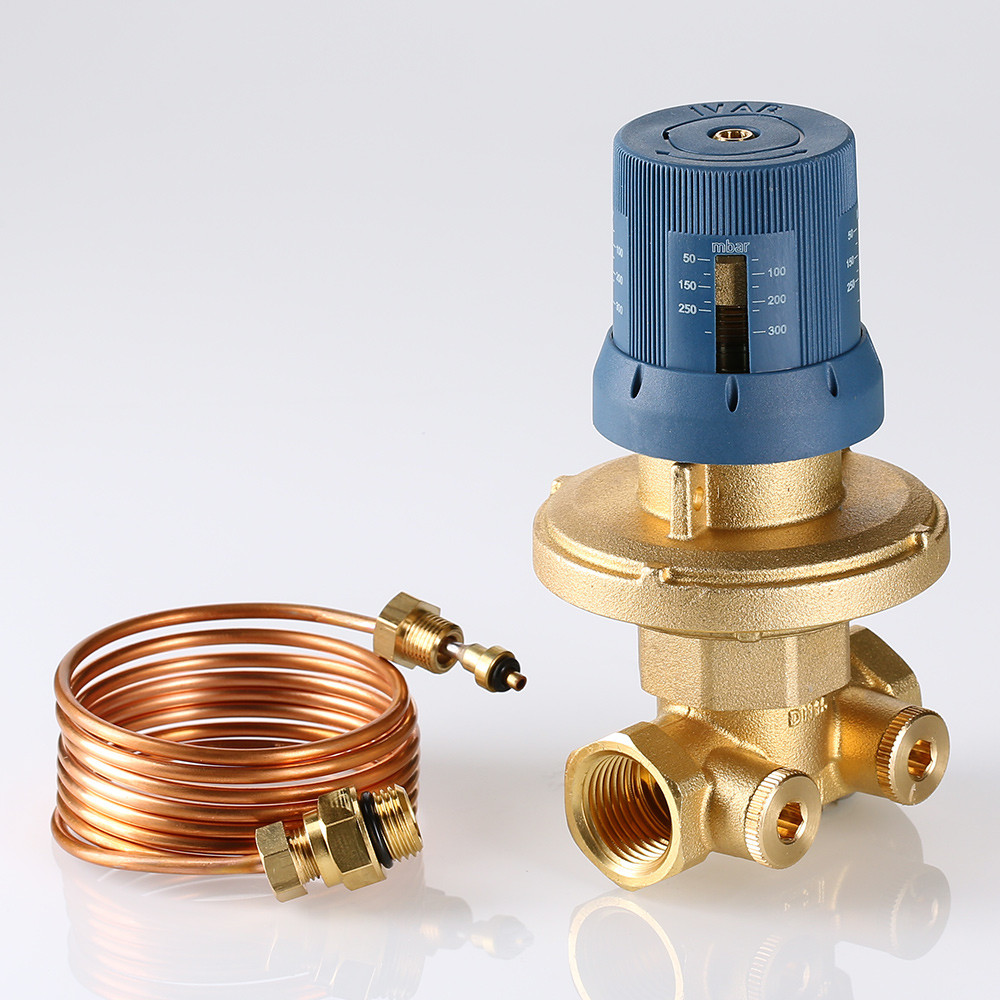

Автоматический регулятор перепада давления

(VT.041.G) Автоматический регулятор VT.041 служит для поддержания в динамическом режиме заданного перепада давлений в двухтрубных системах отопления и охлаждения с переменным расходом – на участке между регулятором и точкой подключения импульсной трубки, тем самым ограничивая расход рабочей среды через регулируемый участок.

Основное назначение регулятора – совместная работа с запорно-регулировочным клапаном VT.042 (комплект VT.040) или балансировочным клапаном VT.054, с помощью которых устанавливается расчетное значение увязочного перепада давления в обслуживаемом контуре.

Если увязочный перепад давления отсутствует (например, в крайних стояках тупиковой системы), импульсную трубку клапана VT.041 рекомендуется подключать к соответствующему патрубку шарового крана с дренажом и воздухоотводчиком VT.245.

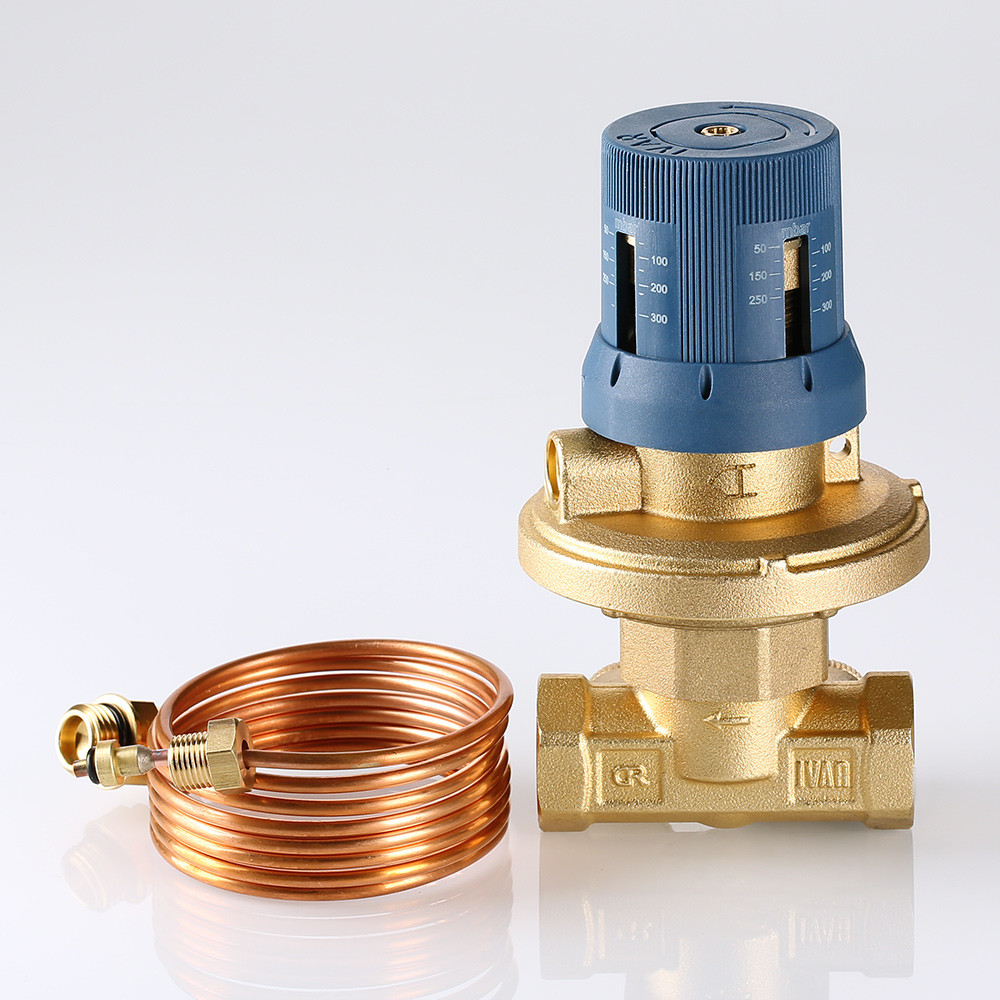

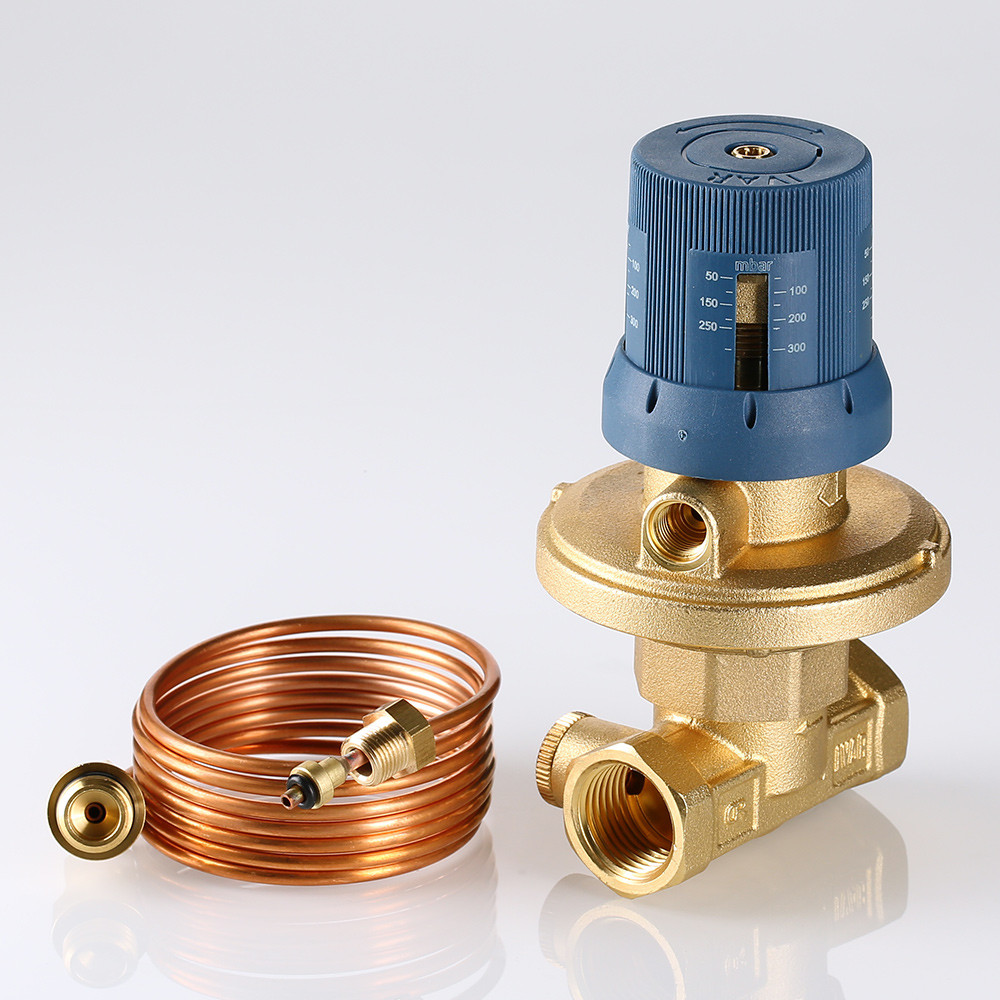

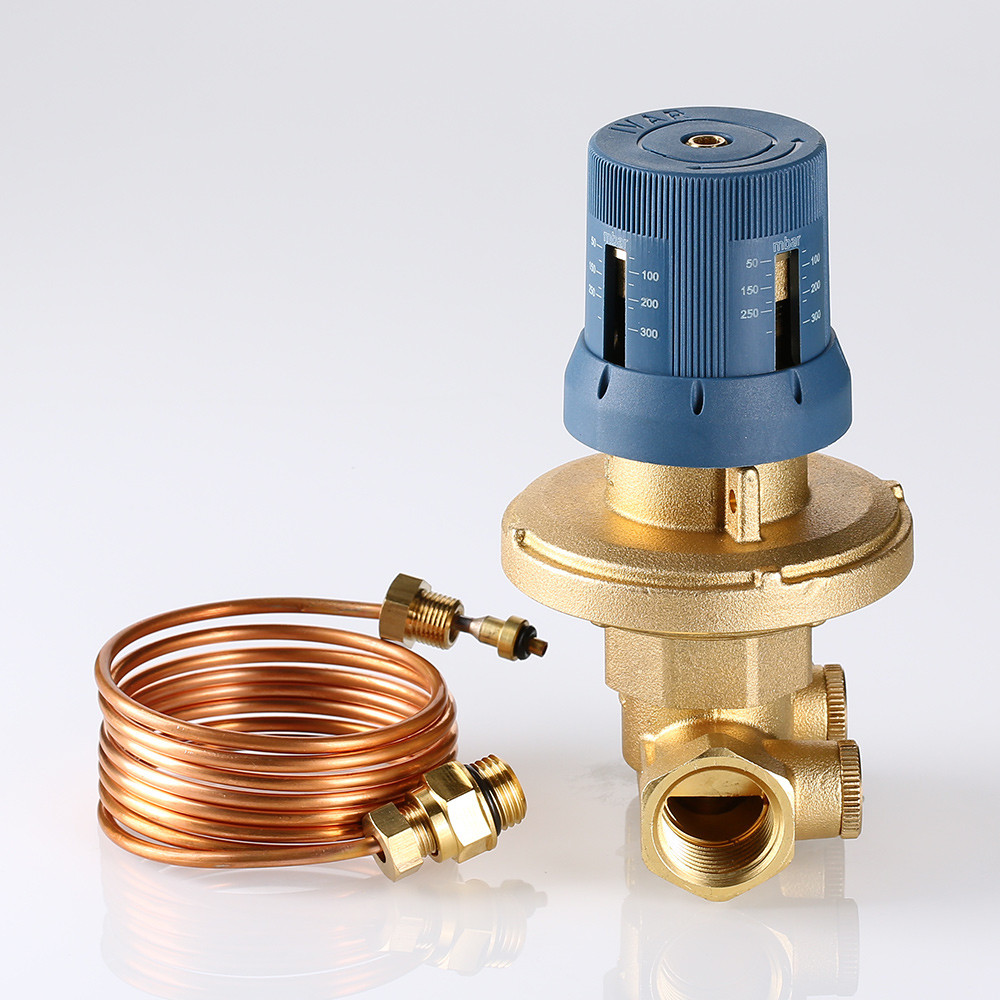

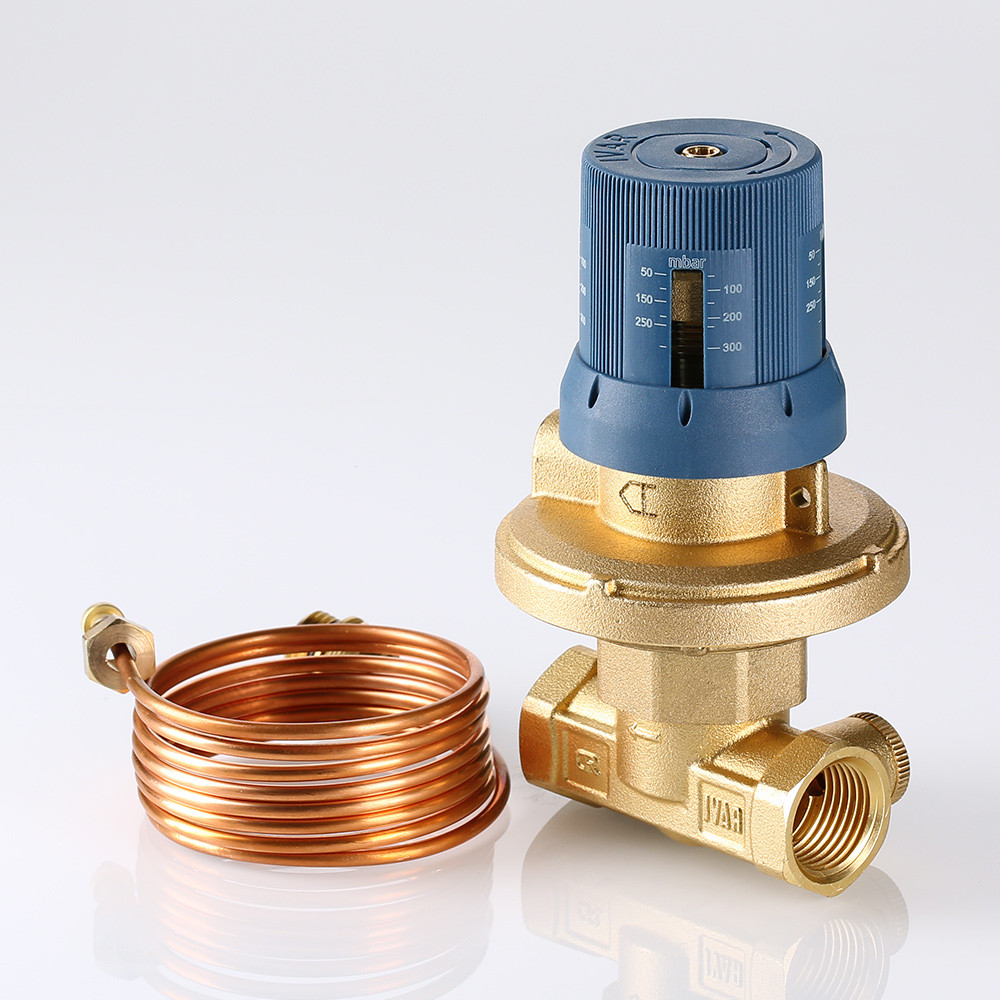

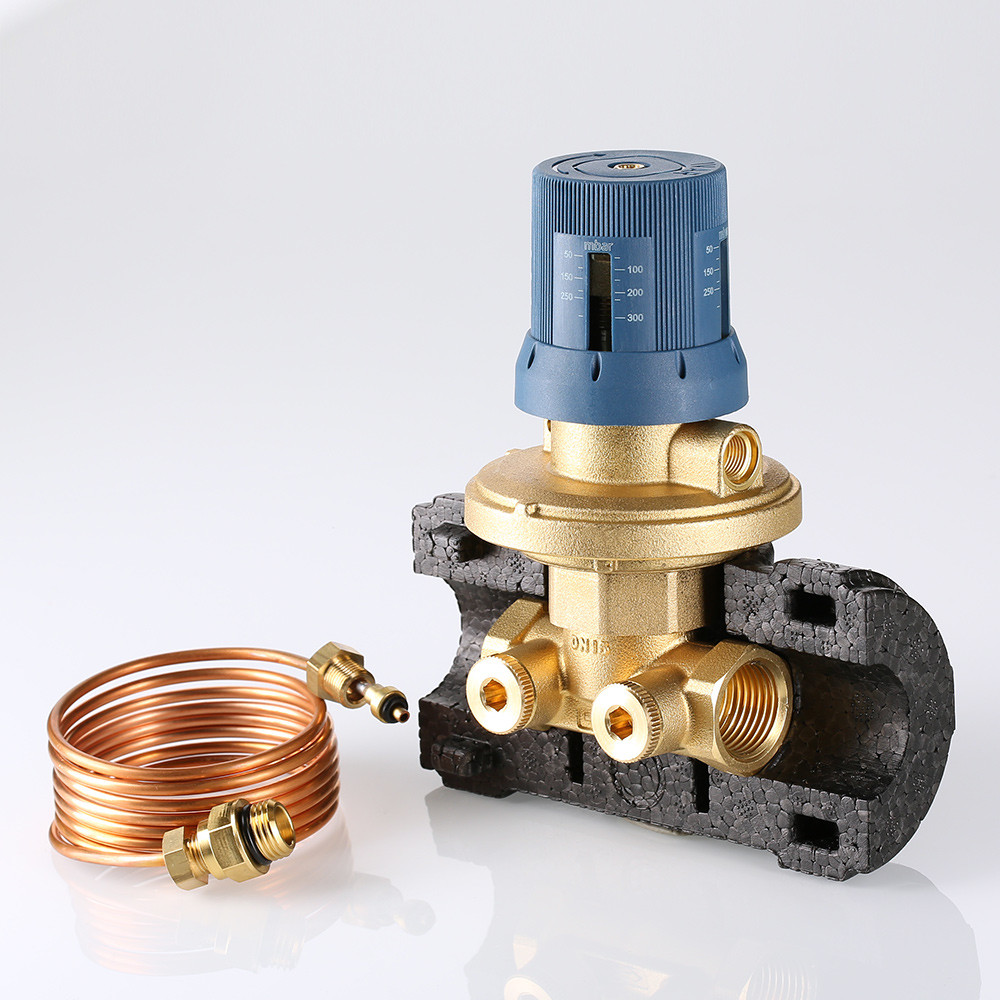

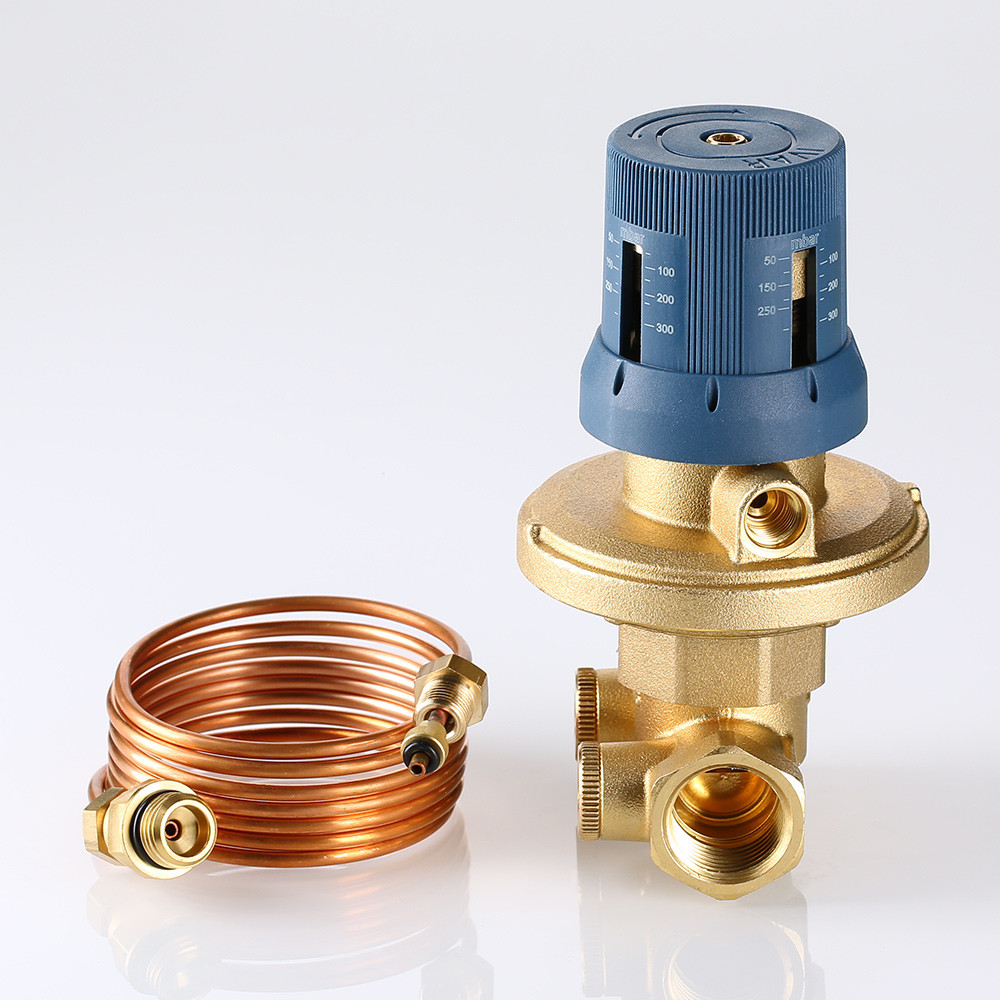

Регулятор снабжен устройством фиксации настроечного положения, комплектуется импульсной трубкой с присоединительными фитингами, а также разъемным теплоизоляционным кожухом из вспененного полипропилена.

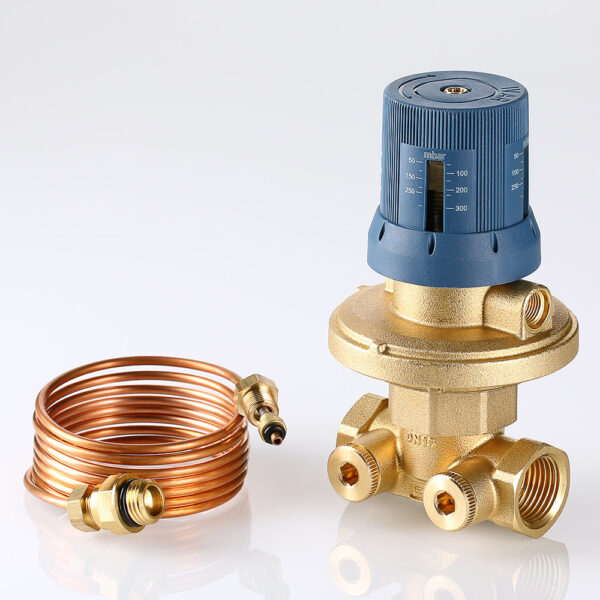

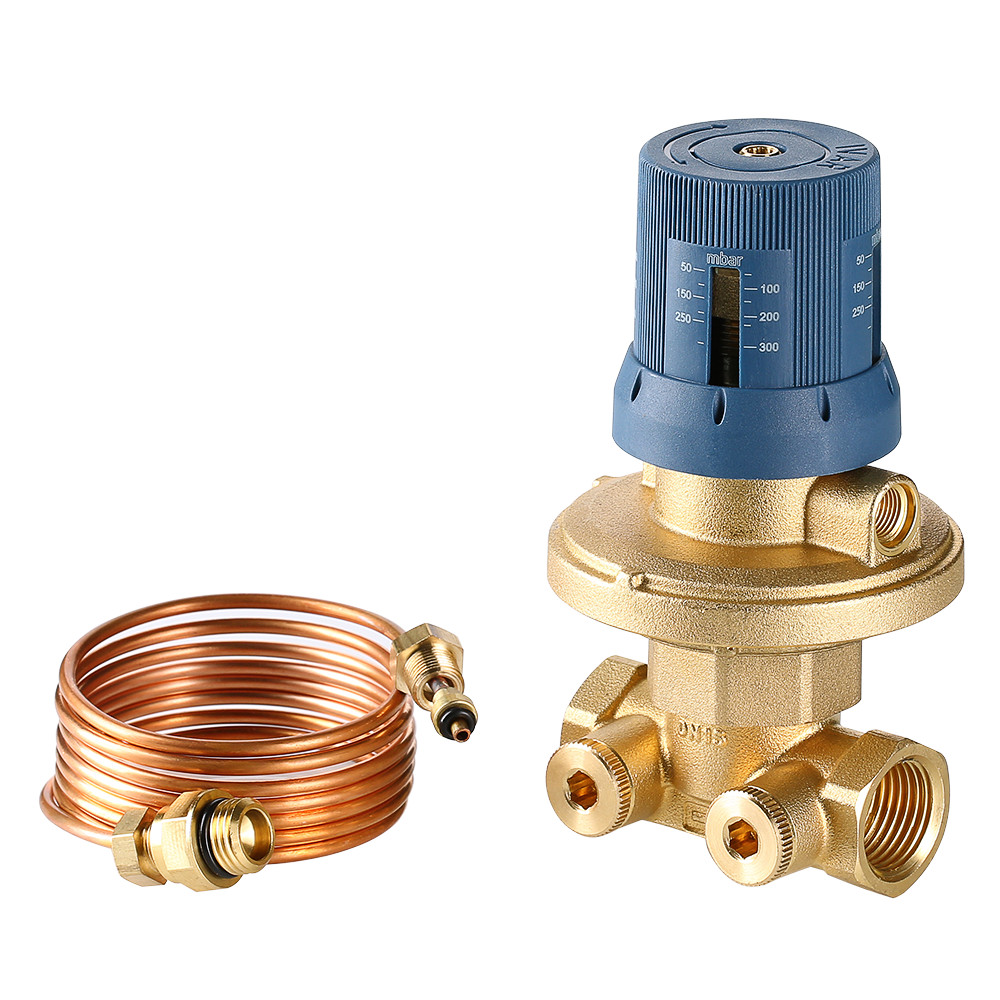

Боковые патрубки регулятора служат для подключения электронного прибора, измеряющего перепад давления и расход на клапане (патрубки снабжены латунными заглушками).

Клапан применяется в системах с рабочим давлением до 16 бар и максимальной температурой рабочей среды 120 °С.
