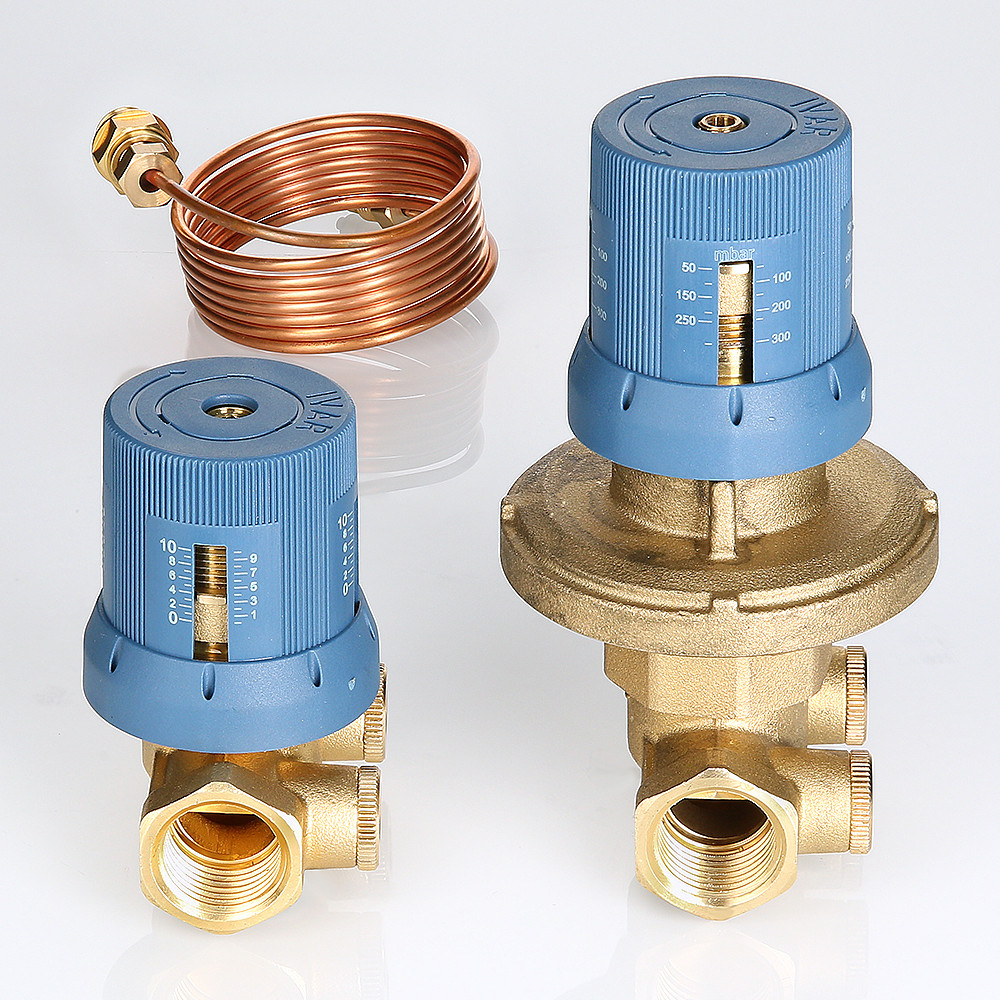

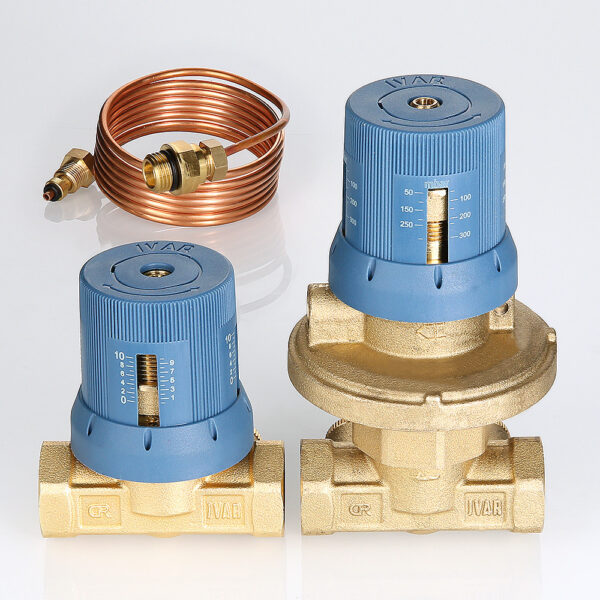

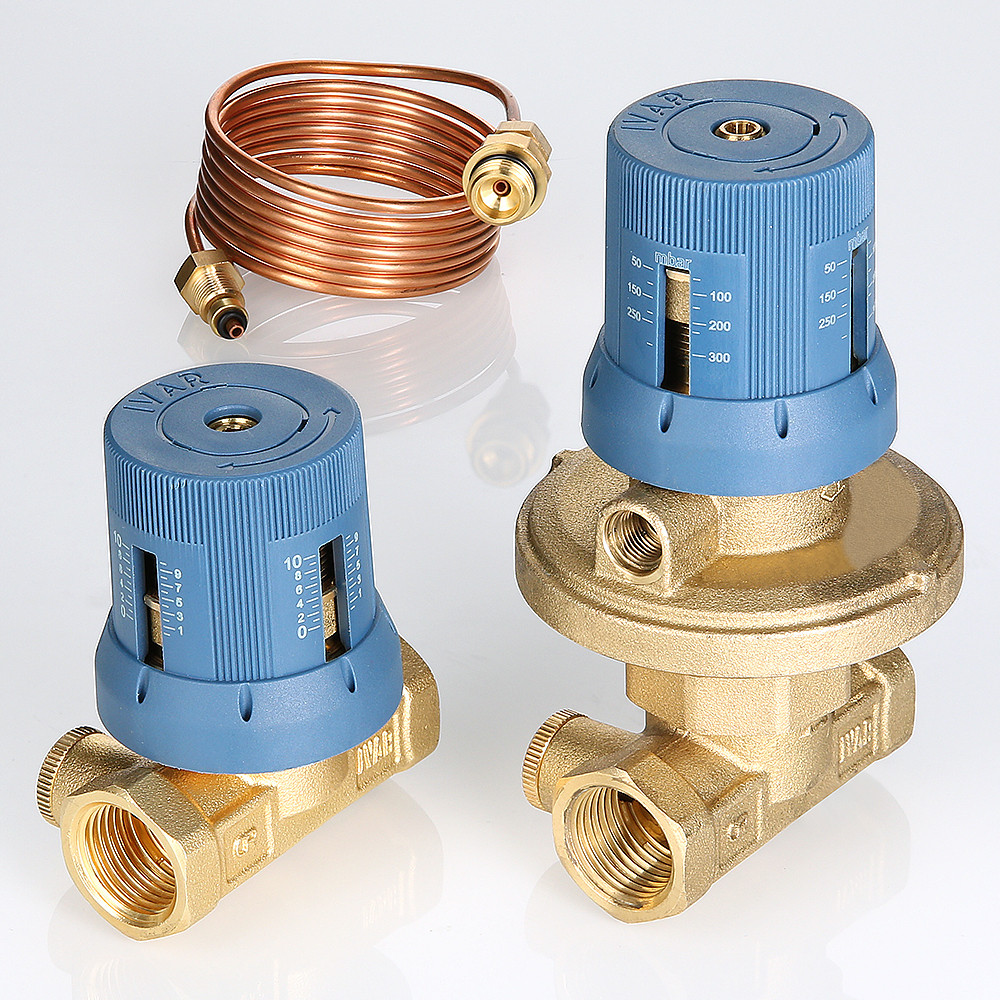

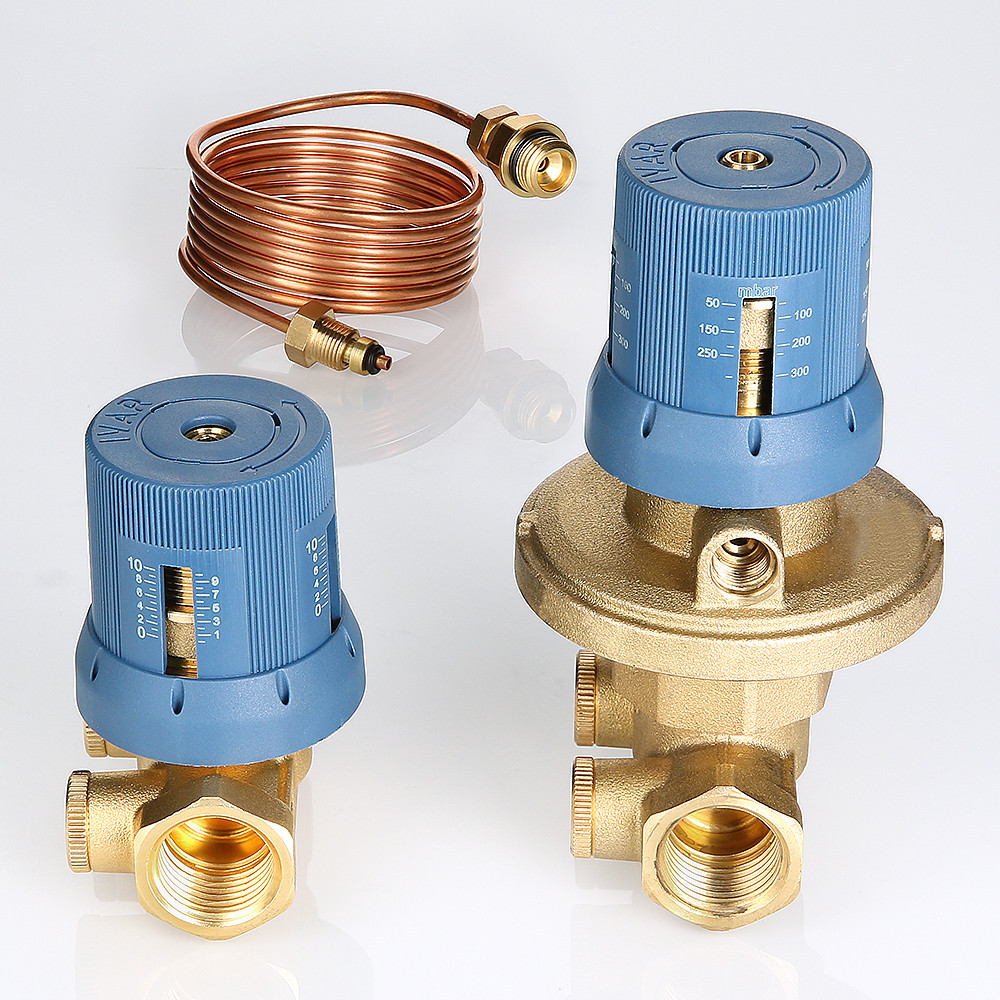

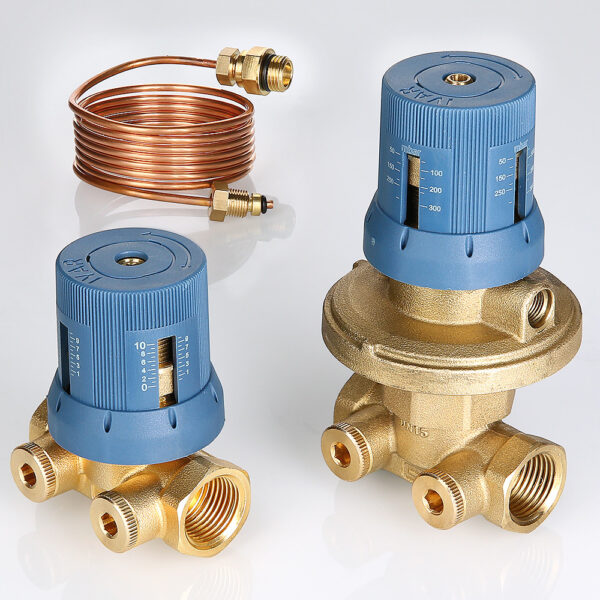

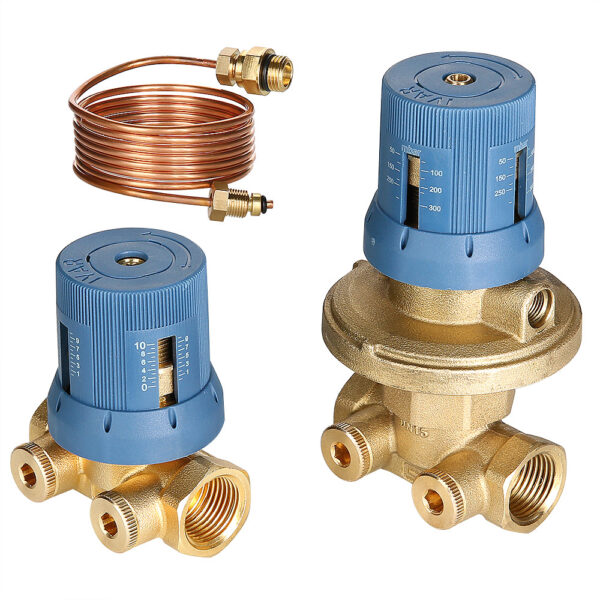

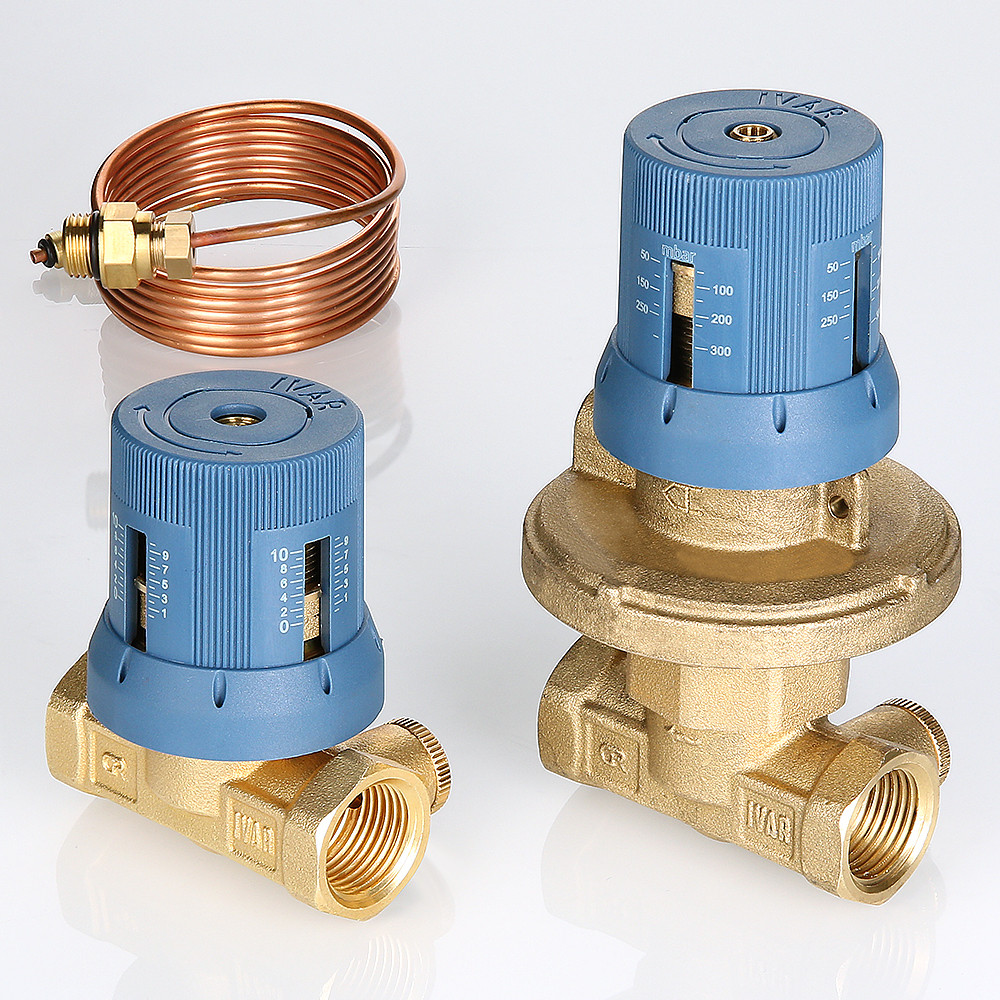

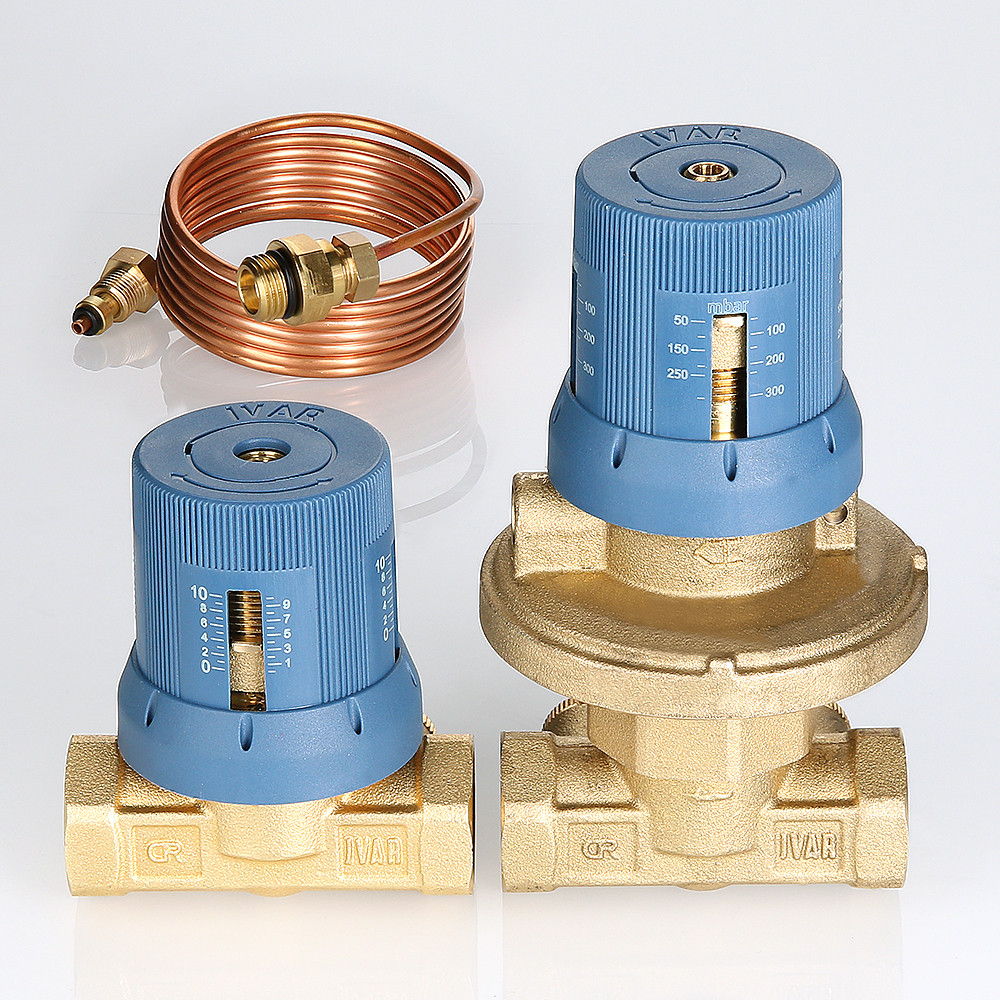

Автоматический регулятор перепада давлений в комплекте с запорно-регулировочным клапаном
(VT.040.G) Автоматический регулятор перепада давлений предназначен для поддержания в динамическом режиме заданного перепада давлений – на участке между регулятором и точкой подключения импульсной трубки – в двухтрубных системах отопления и охлаждения с переменным расходом.
При использовании в составе предлагаемого комплекта регулятор монтируется на обратный трубопровод, запорно-регулировочный клапан – на подающий. При этом клапаном устанавливается расчетное значение увязочного перепада давлений в обслуживаемом контуре (настройкой на расчетный расход).
Запорно-регулировочный клапан может использоваться и как отдельный элемент. В этом случае боковые патрубки служат для приборного измерения перепада давлений.

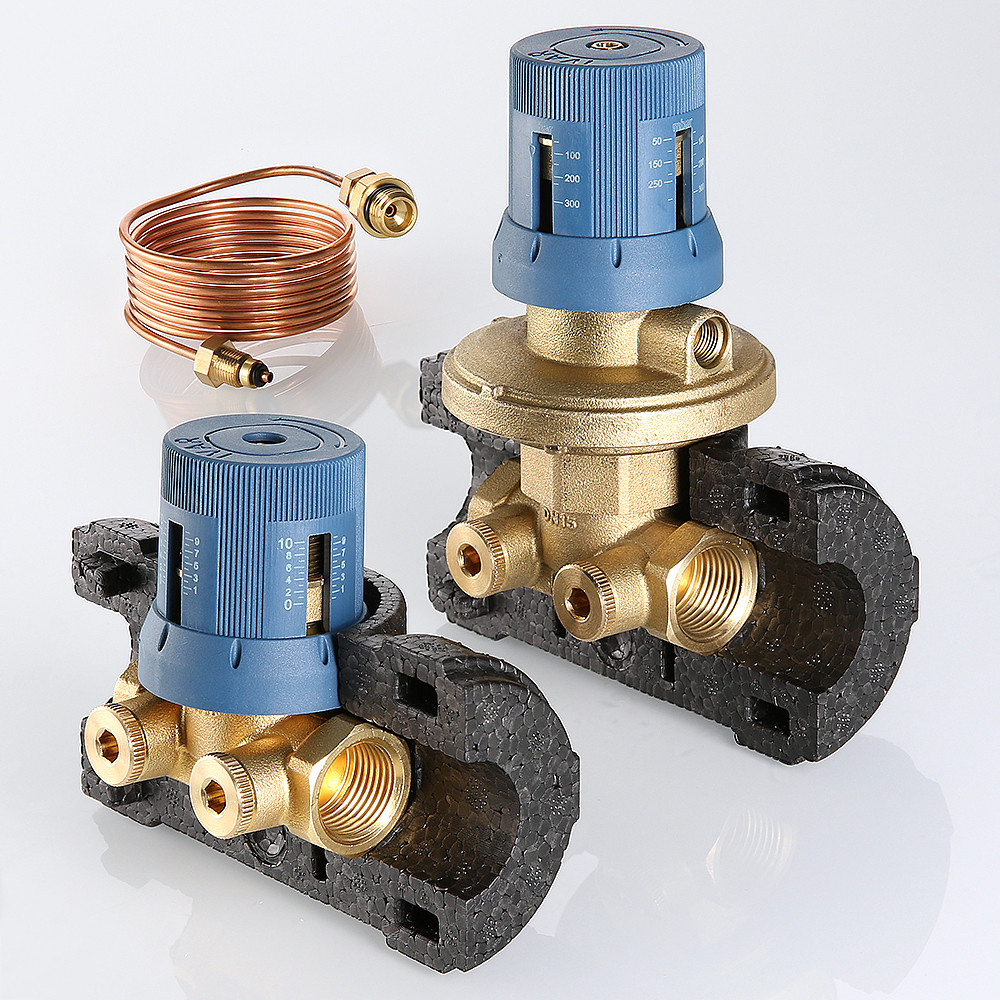

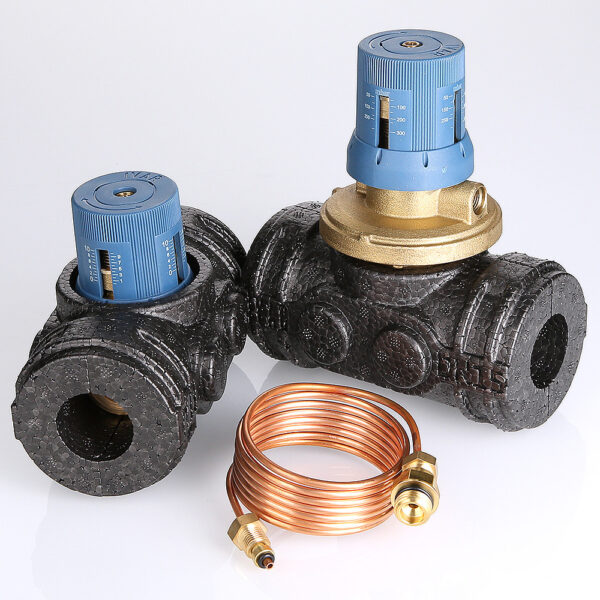

В комплект входят импульсная трубка с присоединительными фитингами и разъемные теплоизоляционные кожухи из вспененного полипропилена.
Description
Паспорт: Автоматический регулятор перепада давлений (PDF, 936 КБ)
Паспорт: Клапан запорно-регулировочный (PDF, 845 КБ)
Декларация о соответствии техническому регламенту Таможенного союза (PDF, 1,93 МБ)
Отказное письмо в области пожарной безопасности (PDF, 0,99 MБ)
Additional information
| Артикул | VT.040.G.30004, VT.040.G.30005, VT.040.G.30006, VT.040.G.60004, VT.040.G.60005, VT.040.G.60006 |
|---|---|
| Размер | 1/2", 50–300 мбар, 3/4", 50–300 мбар, 1", 50–300 мбар, 1/2", 250–600 мбар, 3/4", 250–600 мбар, 1", 250–600 мбар |
