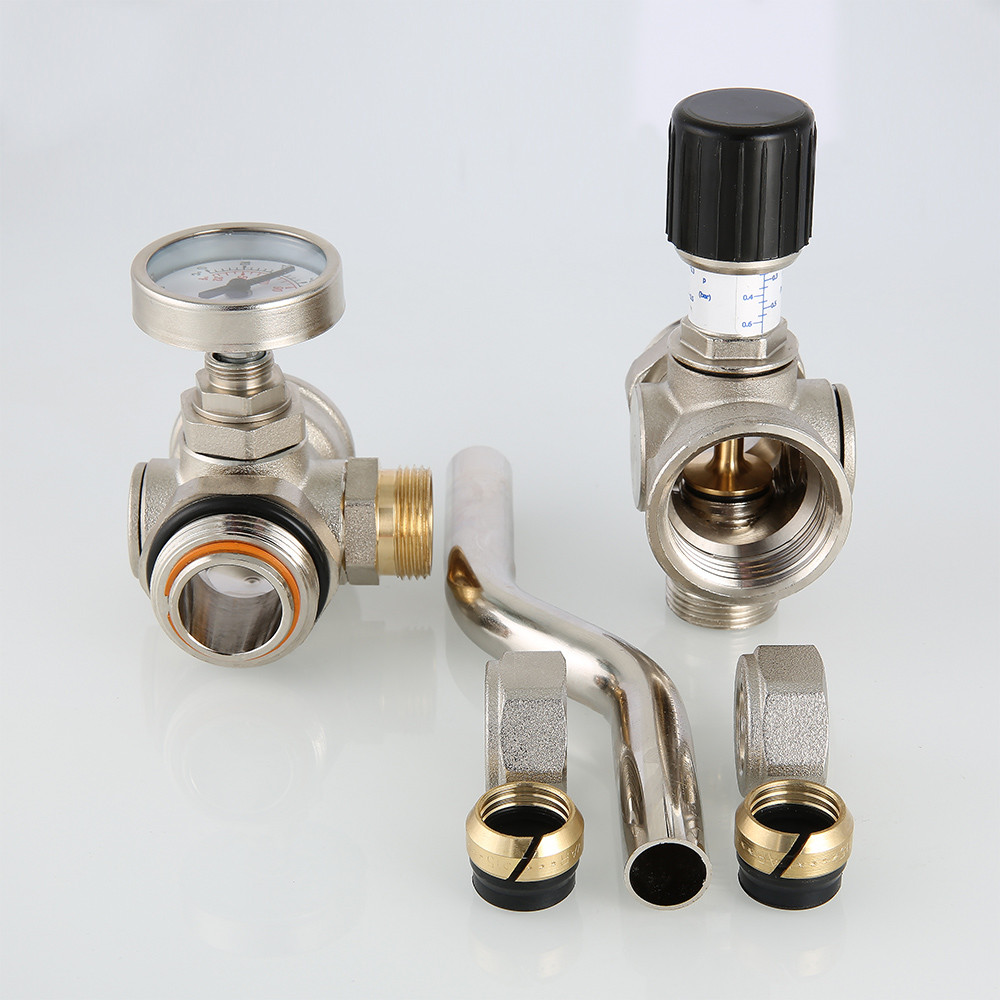

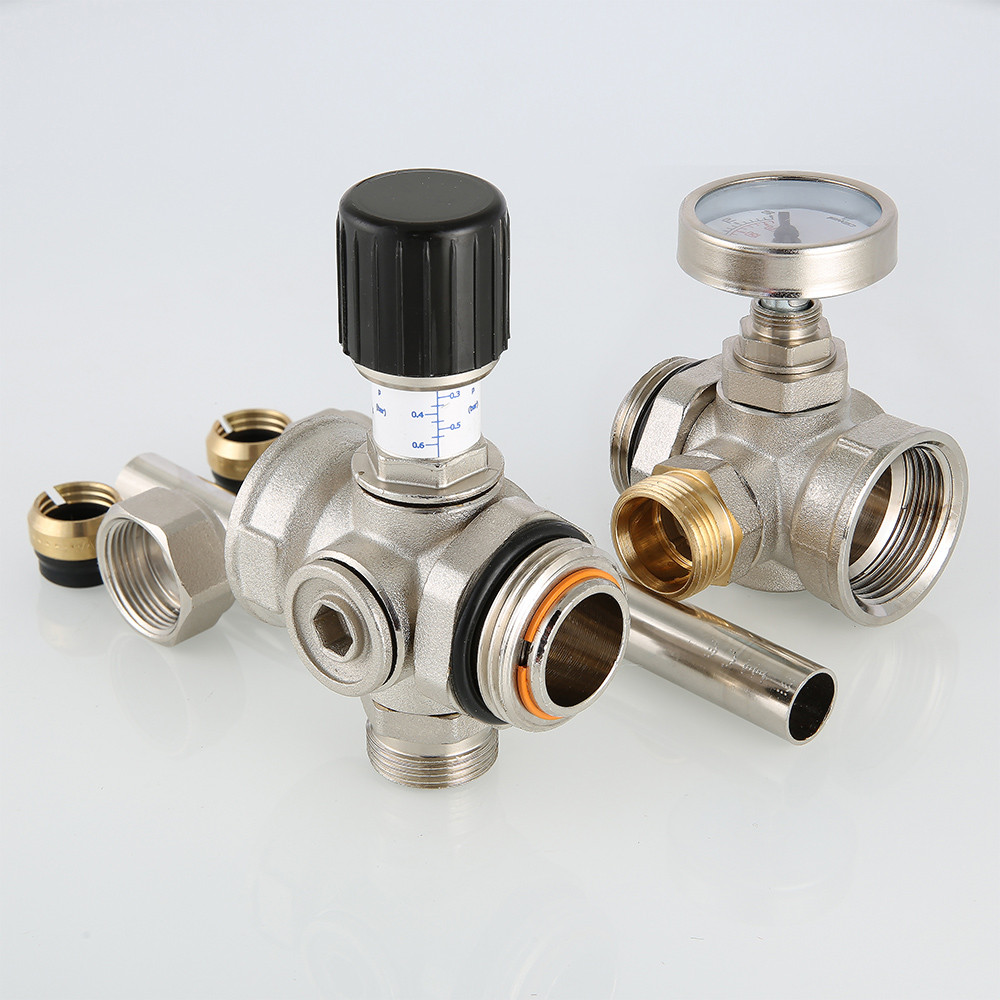

Байпас проходной с перепускным клапаном и термометром

(VT.0667T.0) Байпасы VALTEC с перепускным клапаном применяются совместно с коллекторными блоками VTc 594 EMNX и 596 EMNX для перенаправления потока теплоносителя к обратному коллектору в случае, когда расход через коллекторные петли уменьшается ниже заданного значения. Это позволяет сохранять гидравлические характеристики системы независимо от положения органов управления коллекторных петель (ручные, термостатические клапаны и др.), защитить насос от работы «на закрытую задвижку».

Байпас VT.0667T – проходной (монтируется перед коллекторным узлом), комбинируется с погружным термометром VT 0617. Детали его корпуса выполнены горячим прессованием из латуни марки CW617N, никелированы, перепускная трубка – медная, никелированная. Материал уплотнений – эластомер EPDM. Максимальная рабочая температура теплоносителя – 120 °C, номинальное рабочее давление – 10 бар. Диапазон настройки перепада давлений – 20–60 кПа, пропускная способность Kvs – 4,33 м³/ч.

Пример применения:
