Картридж с для стабилизатора расхода VT.PICV
(VT.PICC.G) Сменный картридж является составной частью автоматического стабилизатора расхода VT.PICV.
После настройки требуемого расхода картридж вкручивается в латунный корпус VT.PICV вместо монтажной пробки. Такая концепция позволяет при внесении изменений в систему отопления (добавление или удаление отопительных приборов или ветвей) обходиться перенастройкой или заменой картриджа, без демонтажа корпуса стабилизатора.

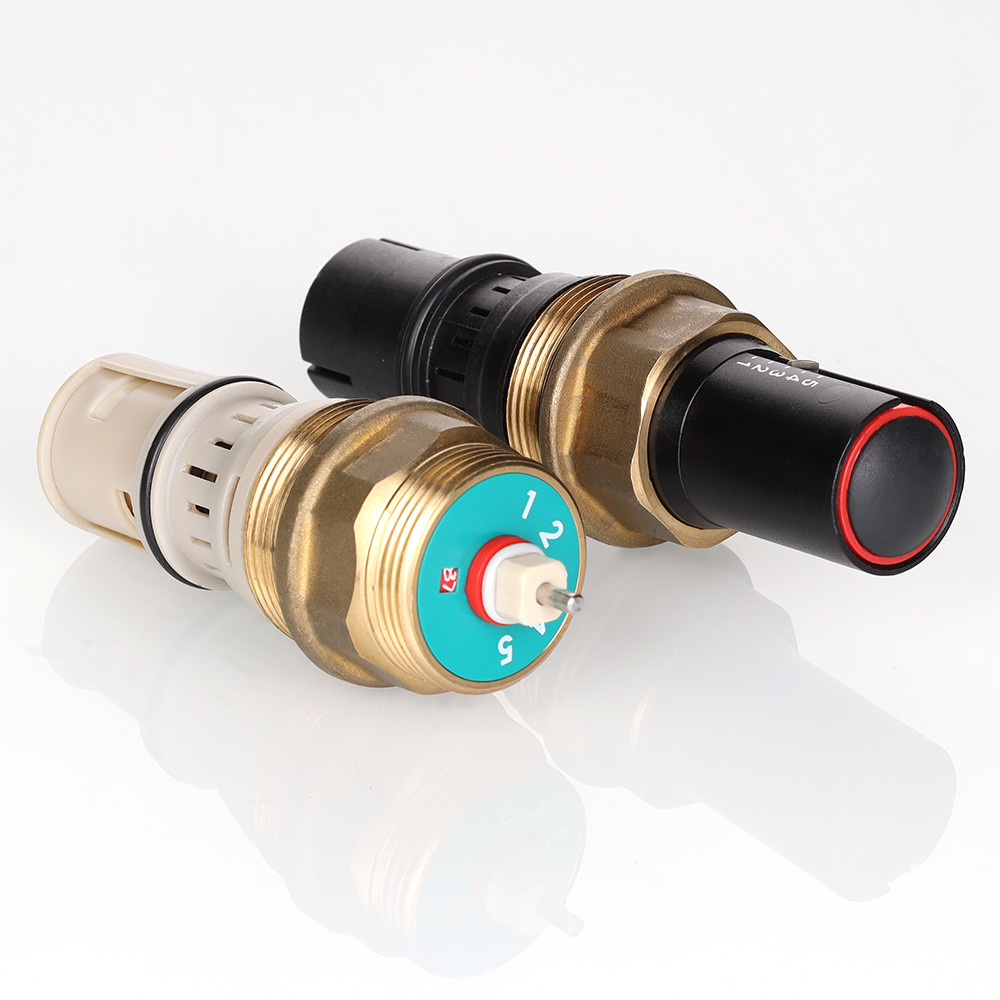

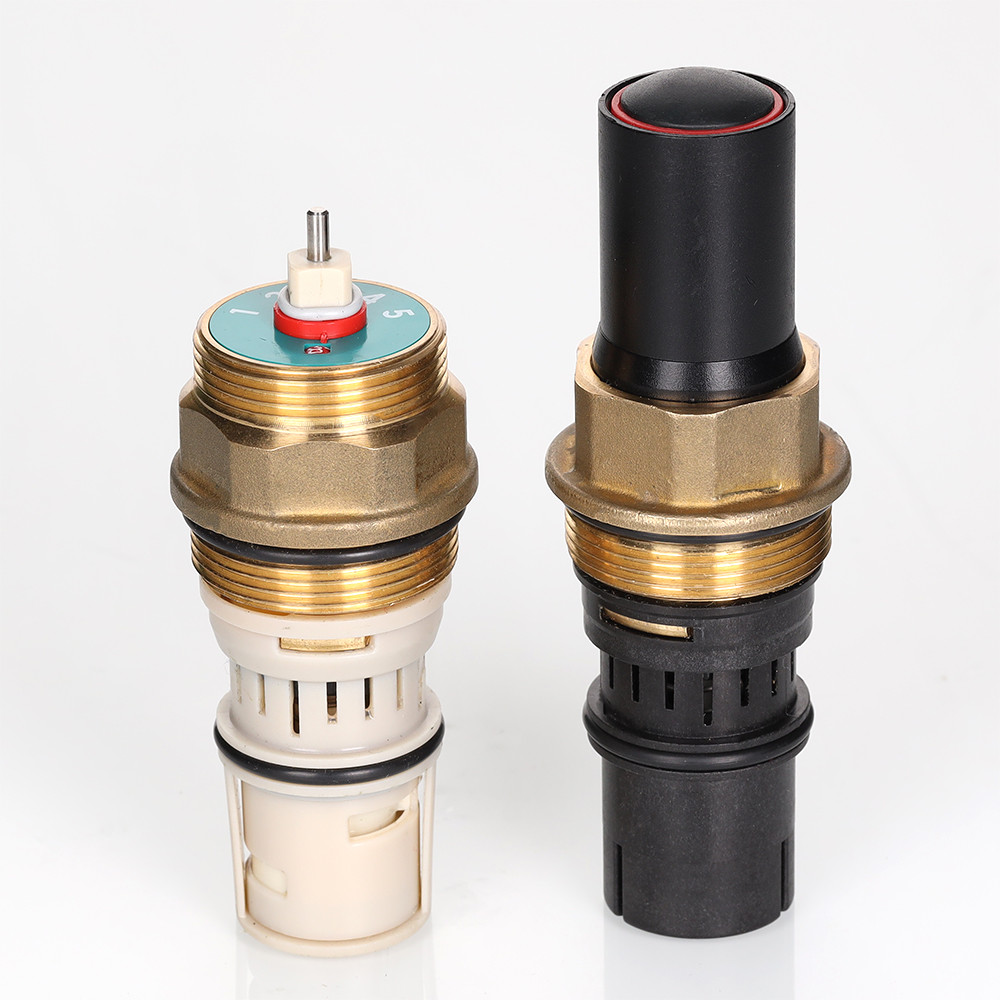

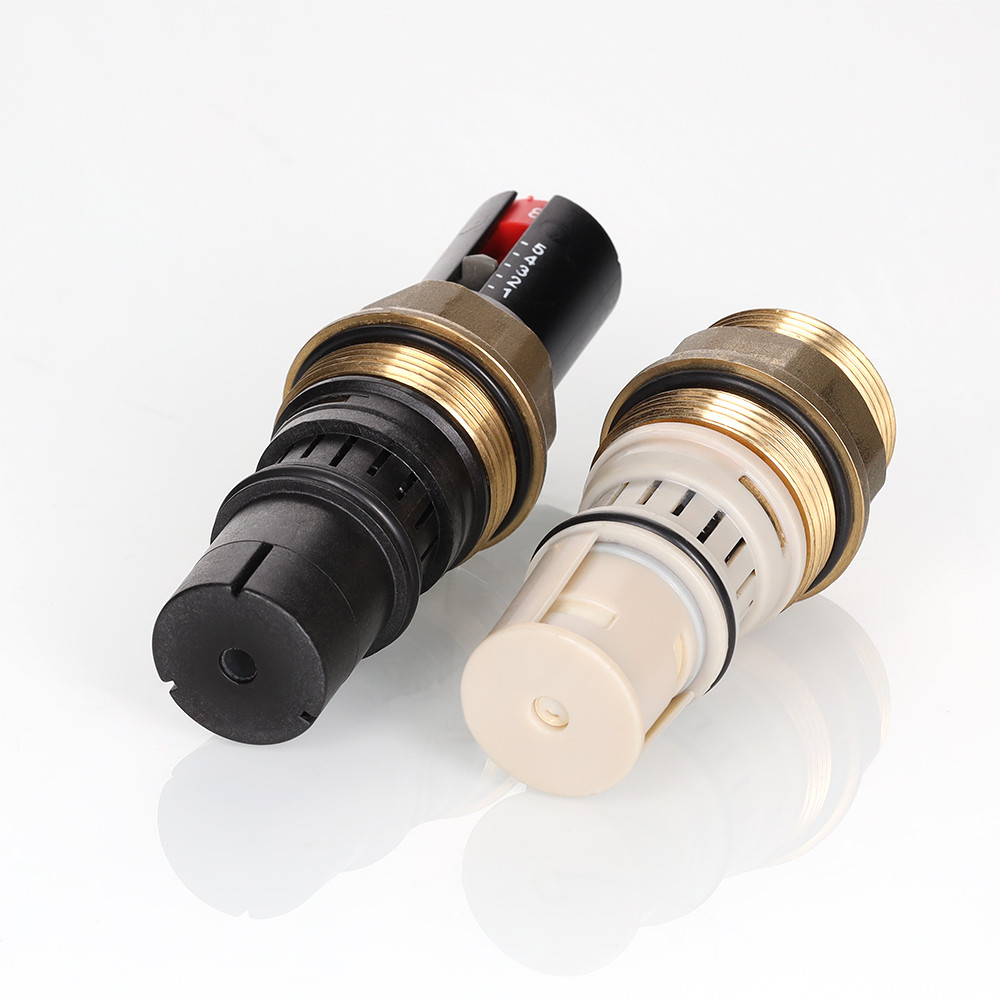

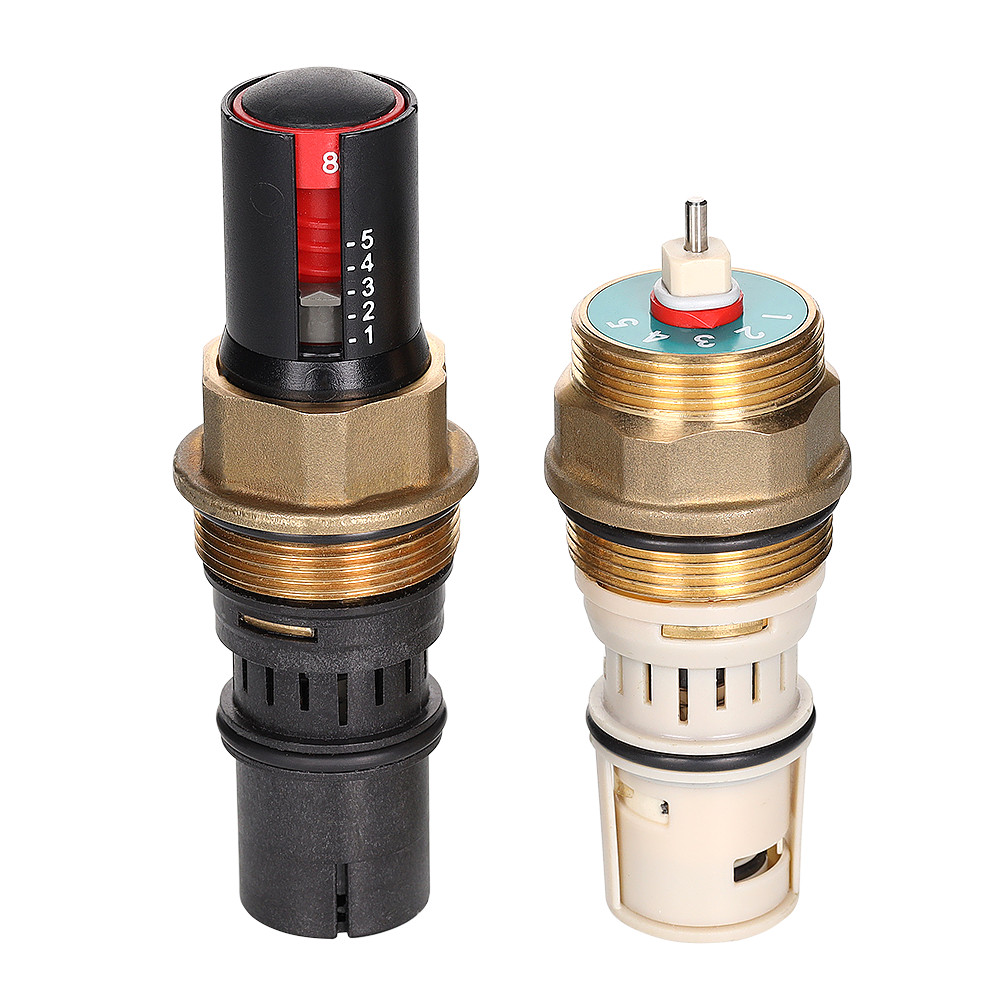

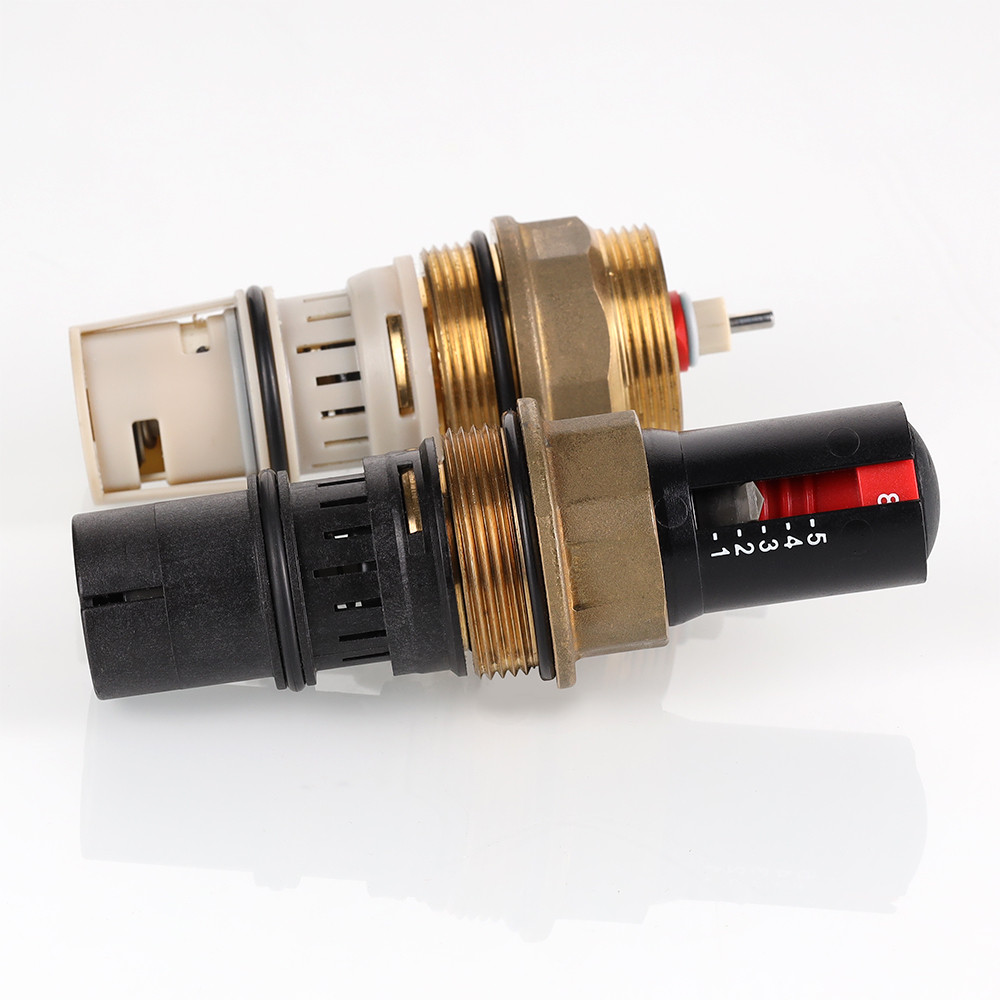

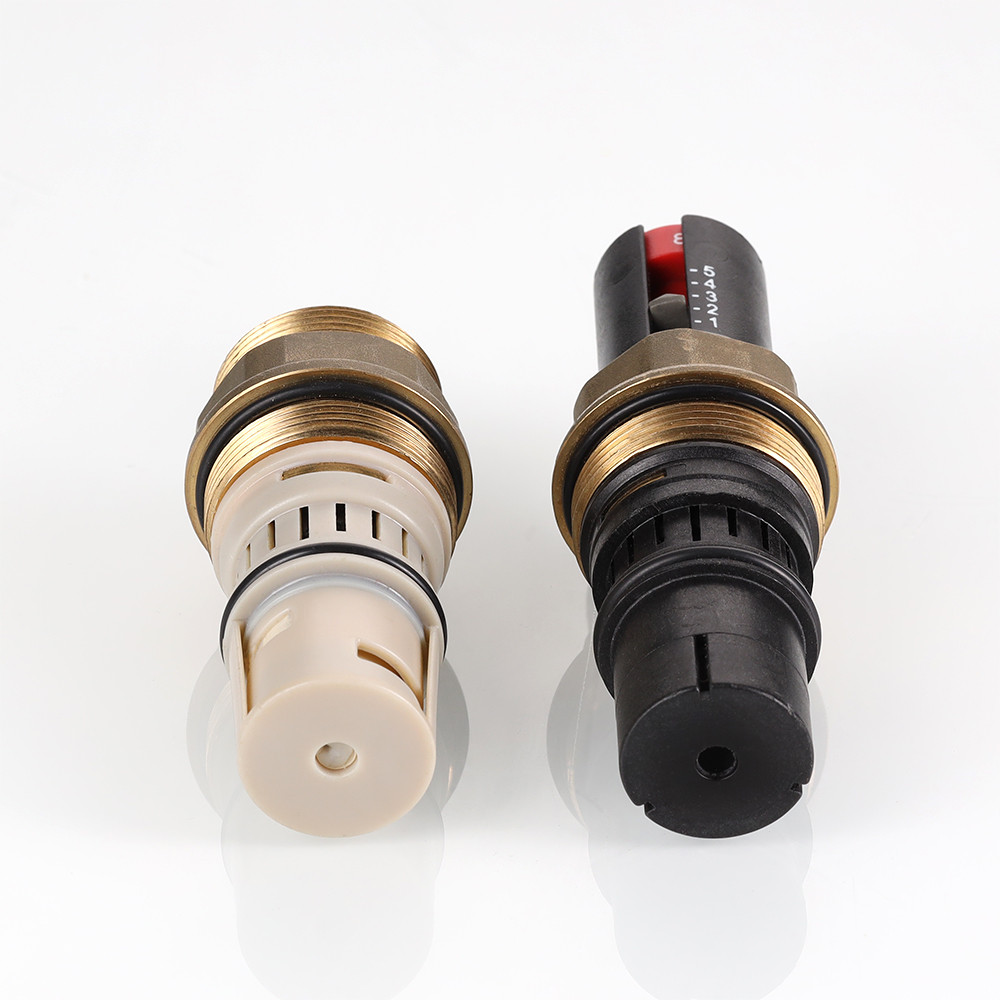

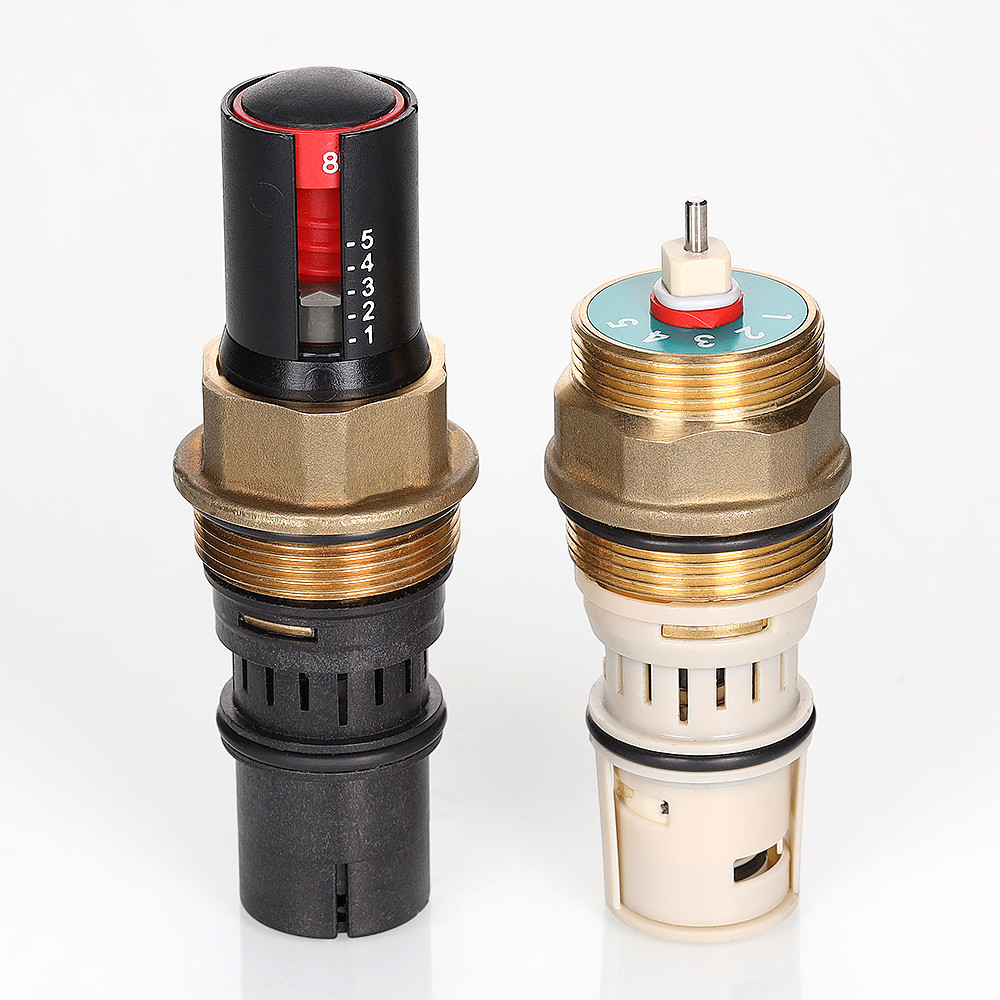

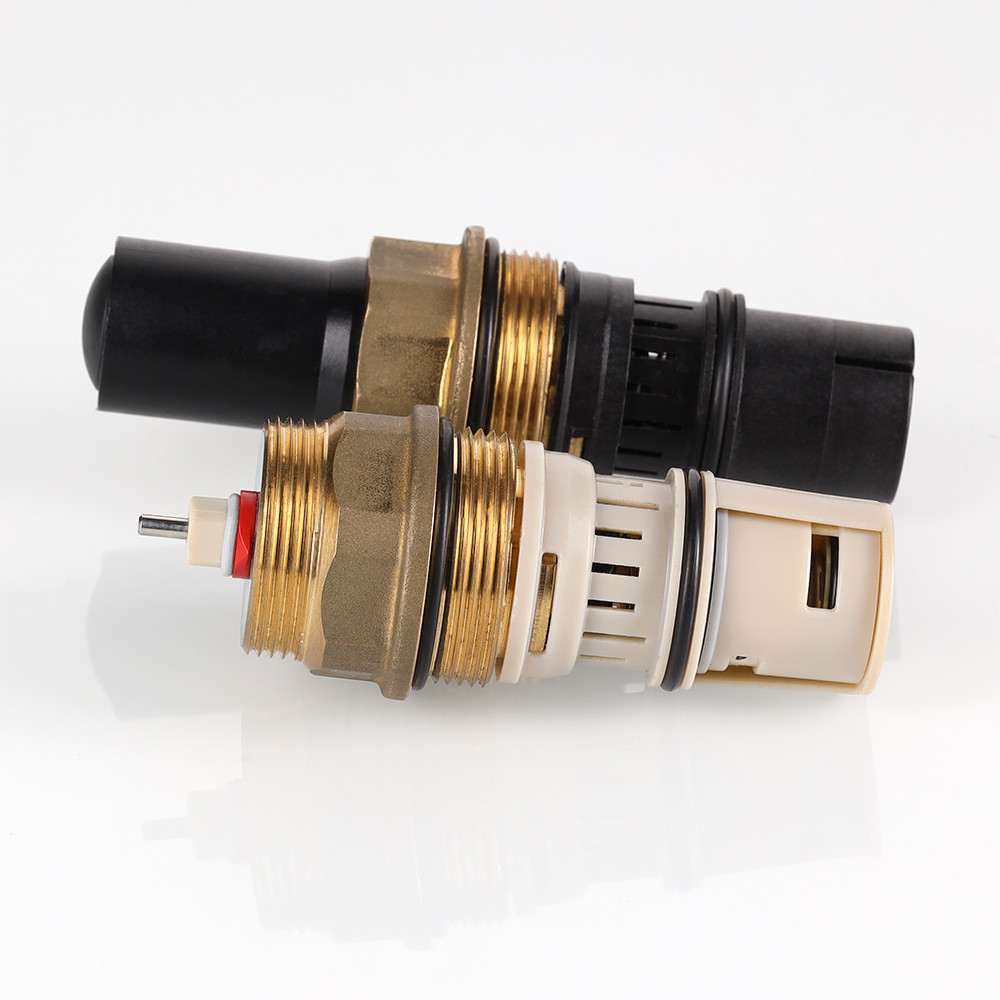

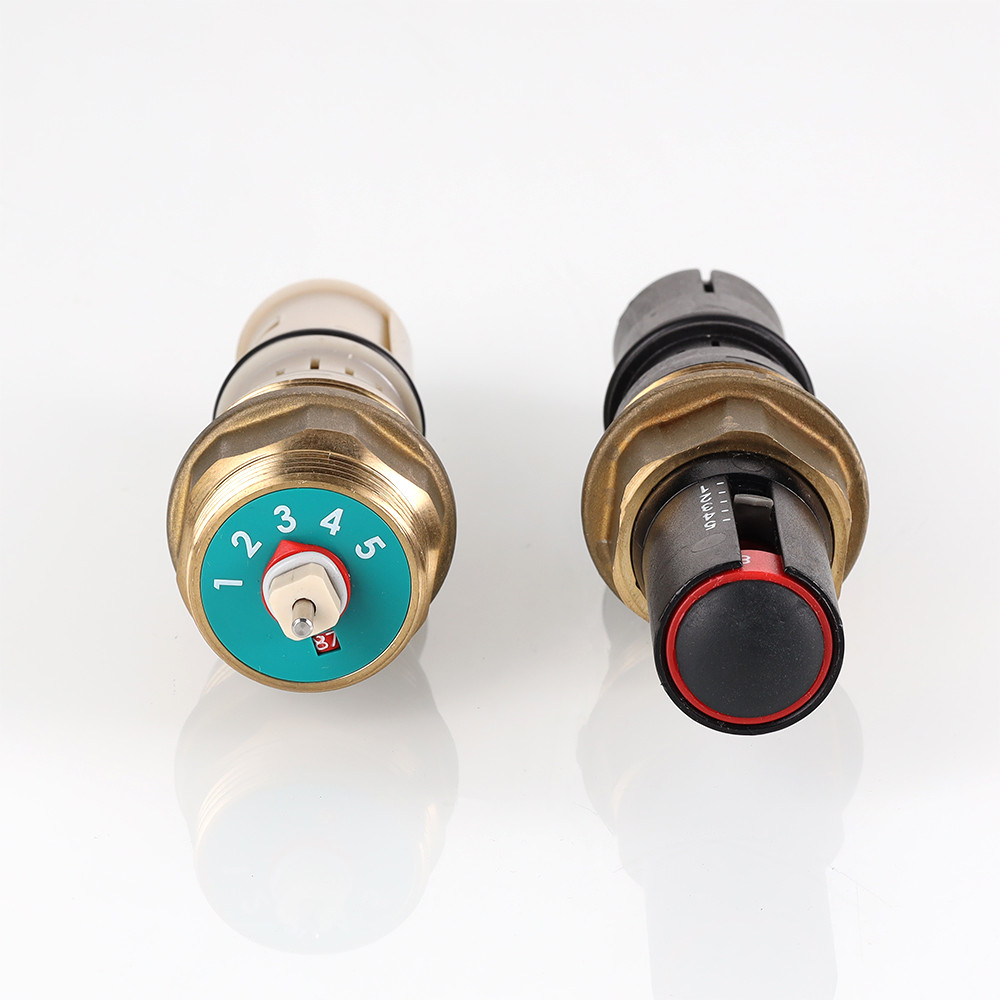

Cменный картридж для стабилизатора расхода выпускается в двух исполнениях – с открытой настройкой (тип 1) и со встроенным регулирующим клапаном (тип 2).
В исполнении со встроенным регулирующим клапаном картридж обеспечивает работу стабилизатора расхода в составе системы общедомовой автоматики, поддерживающую температуру в помещениях на заданном уровне. При этом встроенный клапан управляется с помощью сервопривода.
Настроечный расход поддерживается стабилизатором в рабочем интервале перепадов давлений, указанных в технических характеристиках соответствующего картриджа.
Description
Паспорт: Стабилизатор расхода динамический (PDF, 957 КБ)
Отказное письмо в области обязательной сертификации (PDF. 1,42 МБ)
Отказное письмо в области пожарной безопасности (PDF, 0,99 MБ)
Additional information
| Артикул | VT.PICC.G.020, VT.PICC.G.021, VT.PICC.G.022, VT.PICC.G.023, VT.PICC.G.024, VT.PICC.G.025, VT.PICC.G.125, VT.PICC.G.035, VT.PICC.G.036, VT.PICC.G.136 |
|---|---|
| Размер | С откр. настр. (для корп. G0), 17-210 кПа, 100-412 л/ч, черный/белый, С откр. настр. (для корп. G0), 17-210 кПа, 157-609 л/ч, зелёный/белый, С откр. настр. (для корп. G0), 17-200 кПа, 276-825 л/ч, красный/белый, С откр. настр. (для корп. G0), 30-400 кПа, 406-1270 л/ч, красный, С откр. настр. (для корп. G0), 30-400 кПа, 138-615 л/ч, черный, С откр. настр. (для корп. G0), 30-400 кПа, 238-896 л/ч, зелёный/серый, С откр. настр. (для корп. G1), 17–400 кПа, 535-5830 л/ч, черный/серый, Со встр. рег. клапаном (для корп. G0), 16-200 кПа, 37-575 л/ч, серый, Со встр. рег. клапаном (для корп. G0), 30-400 кПа, 64-1110 л/ч, черный, Со встр. рег. клапаном (для корп. G1), 16-400 кПа, 865-4630 л/ч, черный |
