Коллекторный блок из нержавеющей стали с регулировочными клапанами и расходомерами
(VTc.589.EMNX) Коллекторный блок из нержавеющей стали служит для распределения потоков по контурам теплого пола, радиаторного отопления, прочих климатических систем, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 90 °С, рабочим давлением до 9 бар.

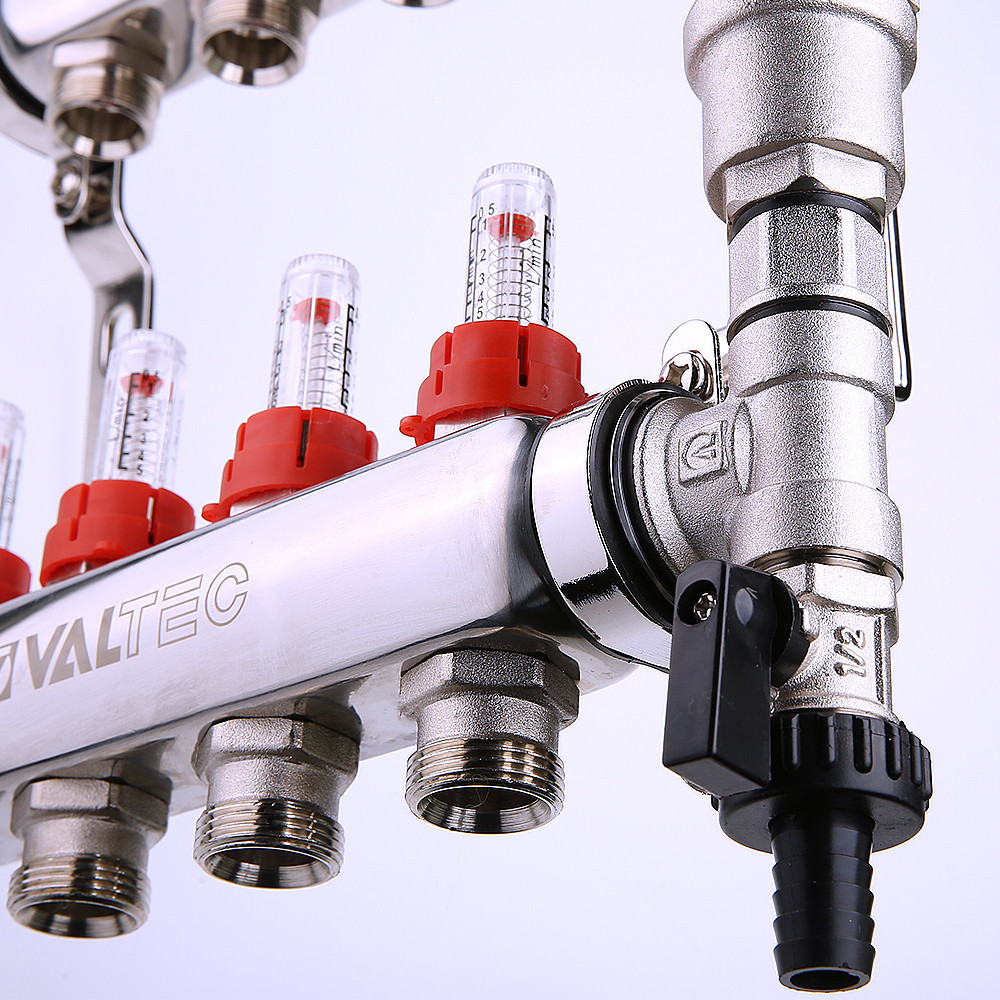

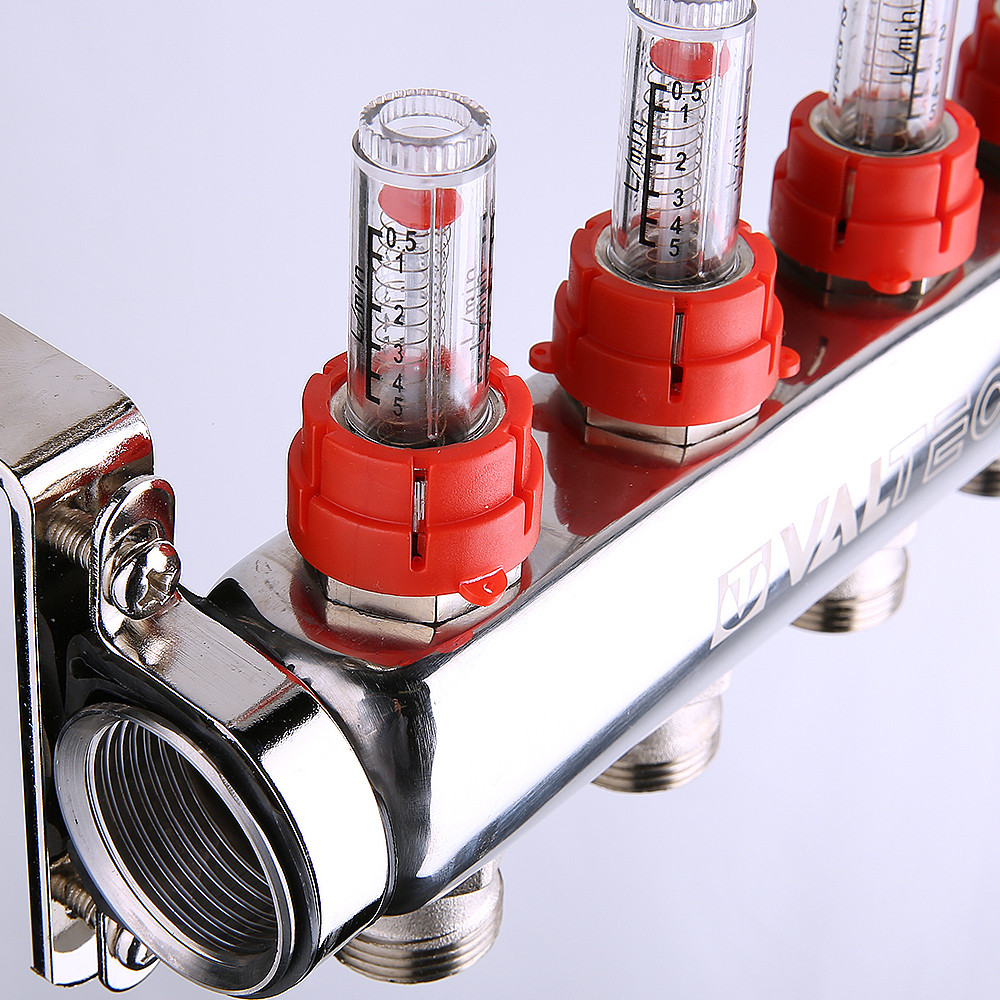

Выходы обратного коллектора блока VTс.589 оборудованы регулировочными клапанами с возможностью установки электротермических сервоприводов, подающего – настроечными клапанами с расходомерами (ротаметрами). Коллекторы оснащены воздухоотводчиками с отсекающими клапанами, дренажными кранами. В комплект входит пара сдвоенных кронштейнов VTc.130.IN.
Материал коллекторов – сталь AISI 304, арматуры и фитингов – латунь CW617N, уплотнительных колец и золотниковых прокладок – EPDM 70Sh.
Условный диаметр коллекторов – 1″. Резьба выходов – наружная, 3/4″. Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус».
Таблица совместимости коллекторных блоков и комплектующих
| VTc.596 | VTc.594 | VTc.586 | VTc.588 | VTc.589 | VTc.582 VTc.584 |
|
| Расходомер коллекторный VT.AC674 | + | — | + | — | — | — |
| Расходомер коллекторный VT.AC674.V | — | — | — | — | + | — |
| Настроечный клапан VT.VDC31.N | — | + | — | + | — | — |
| Запорный клапан VT.VTC30.N | + | + | + | + | + | — |
| Ниппель переходной VTr.580.NE | +* | + | +* | + | +* | — |
| Ниппель VTr.580.NEI.040E | +** | — | +** | — | — | — |
*подходит только для коллектора «обратки»
**подходит только для коллектора «подачи»
Описание
Паспорт: Блок коллекторный из нержавеющей стали с регулирующими клапанами и расходомерами (PDF, 889 КБ)
Декларация о соответствии техническому регламенту Таможенного союза (PDF, 1,93 МБ)
Отказное письмо в области пожарной безопасности (PDF, 1,11 МБ)
Статья: Практические советы по настройке систем напольного отопления
Детали
| Артикул | VTc.589.EMNX.0603, VTc.589.EMNX.0604, VTc.589.EMNX.0605, VTc.589.EMNX.0606, VTc.589.EMNX.0607, VTc.589.EMNX.0608, VTc.589.EMNX.0609, VTc.589.EMNX.0610 |
|---|---|
| Размер | 1", 3 x 3/4", «евроконус», 1", 4 х 3/4", «евроконус», 1", 5 x 3/4", «евроконус», 1", 6 x 3/4", «евроконус», 1", 7 x 3/4", «евроконус», 1", 8 x 3/4", «евроконус», 1", 9 x 3/4", «евроконус», 1", 10 x 3/4", «евроконус» |
