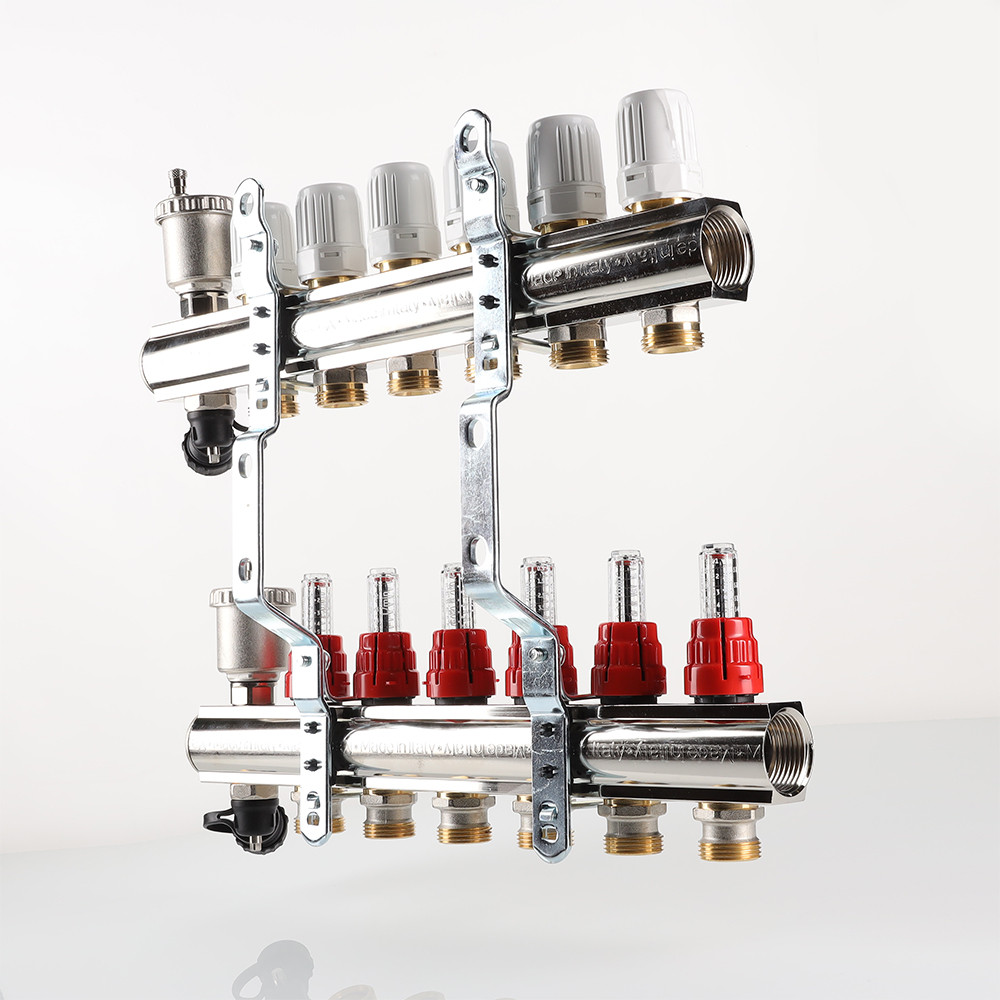

Коллекторный блок латунный с регулировочными клапанами и расходомерами
(VTc.596.EMNX) Коллекторный блок со встроенными расходомерами выпускается для распределения теплоносителя к потребителям в системах водяного отопления – радиаторам, конвекторам, петлям теплого пола, обогрева открытых площадок.
Рабочая температура теплоносителя – до 90 °С, давление – до 10 бар.
На выходах прямого коллектора установлены настроечные клапаны с расходомерами, обратный коллектор оснащен регулировочными клапанами (ручные, с возможностью оборудования сервоприводами).
Присоединение трубопроводов к выходам – по стандарту «евроконус». Блок укомплектован также автоматическими воздухоотводчиками с отсекающими клапанами, дренажными кранами, сдвоенными крепежными кронштейнами.
Материал коллекторов, корпусов арматуры – латунь CW617N (гальванопокрытие – никелирование), уплотнительных колец соединителей и золотников клапанов – EPDM.
Таблица совместимости коллекторных блоков и комплектующих
| VTc.596 | VTc.594 | VTc.586 | VTc.588 | VTc.589 | VTc.582 VTc.584 |
|
| Расходомер коллекторный VT.AC674 | + | — | + | — | — | — |
| Расходомер коллекторный VT.AC674.V | — | — | — | — | + | — |
| Настроечный клапан VT.VDC31.N | — | + | — | + | — | — |
| Запорный клапан VT.VTC30.N | + | + | + | + | + | — |
| Ниппель переходной VTr.580.NE | +* | + | +* | + | +* | — |
| Ниппель VTr.580.NEI.040E | +** | — | +** | — | — | — |
*подходит только для коллектора «обратки»
**подходит только для коллектора «подачи»
Описание
Паспорт: Блок коллекторный с регулирующими клапанами и расходомерами (PDF, 596 КБ)
Декларация о соответствии техническому регламенту Таможенного союза (PDF, 1,93 МБ)
Отказное письмо в области пожарной безопасности (PDF, 1,11 МБ)
Статья: Практические советы по настройке систем напольного отопления
Детали
| Артикул | VTc.596.EMNX.0603, VTc.596.EMNX.0604, VTc.596.EMNX.0605, VTc.596.EMNX.0606, VTc.596.EMNX.0607, VTc.596.EMNX.0608, VTc.596.EMNX.0609, VTc.596.EMNX.0610, VTc.596.EMNX.0611, VTc.596.EMNX.0612, VTc.596.EMNX.0704, VTc.596.EMNX.0705, VTc.596.EMNX.0706, VTc.596.EMNX.0707, VTc.596.EMNX.0708, VTc.596.EMNX.0709, VTc.596.EMNX.0710, VTc.596.EMNX.0711, VTc.596.EMNX.0712 |
|---|---|
| Размер | 1", 3 x 3/4", "евроконус", 1", 4 x 3/4", "евроконус", 1", 5 x 3/4", "евроконус", 1", 6 x 3/4", "евроконус", 1", 7 x 3/4", "евроконус", 1", 8 x 3/4", "евроконус", 1", 9 x 3/4", "евроконус", 1", 10 x 3/4", "евроконус", 1", 11 x 3/4", "евроконус", 1", 12 x 3/4", "евроконус", 1 1/4", 4 x 3/4", "евроконус", 1 1/4", 5 x 3/4", "евроконус", 1 1/4", 6 x 3/4", "евроконус", 1 1/4", 7 x 3/4", "евроконус", 1 1/4", 8 x 3/4", "евроконус", 1 1/4", 9 x 3/4", "евроконус", 1 1/4", 10 x 3/4", "евроконус", 1 1/4", 11 x 3/4", "евроконус", 1 1/4", 12 x 3/4", "евроконус" |
