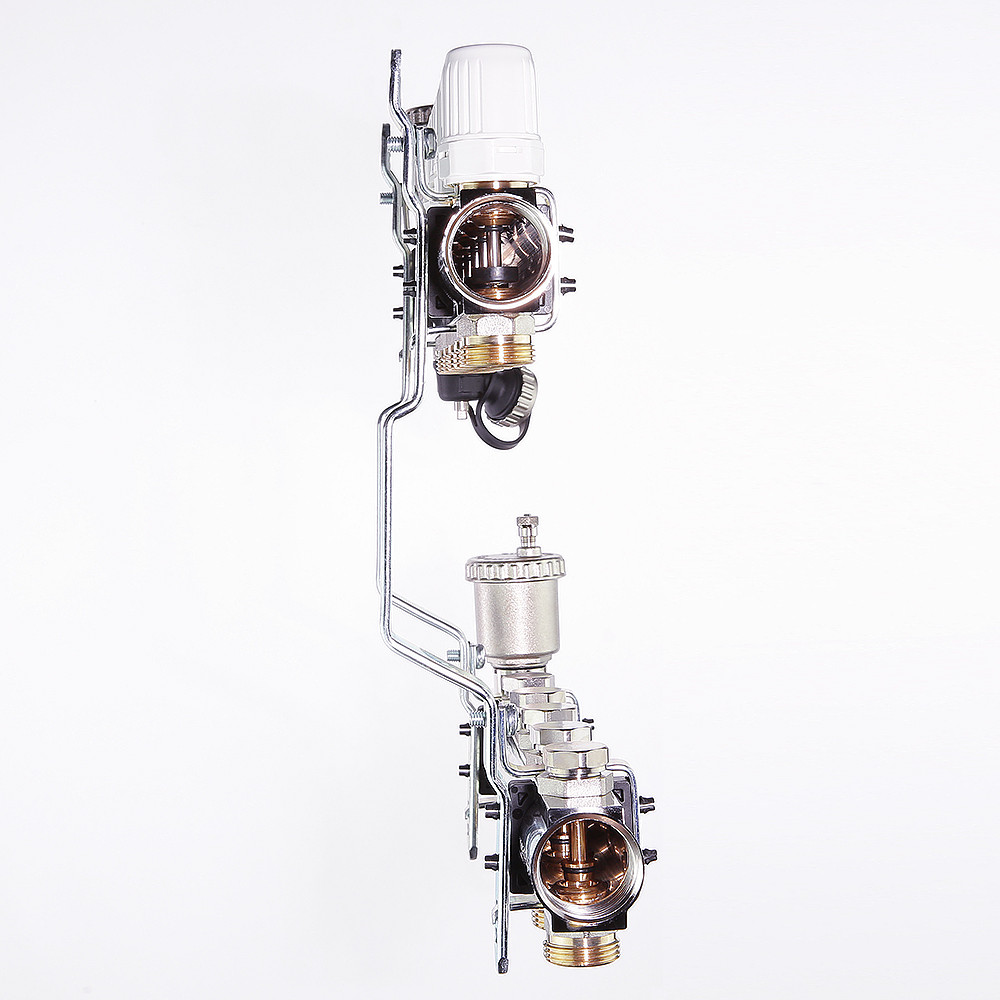

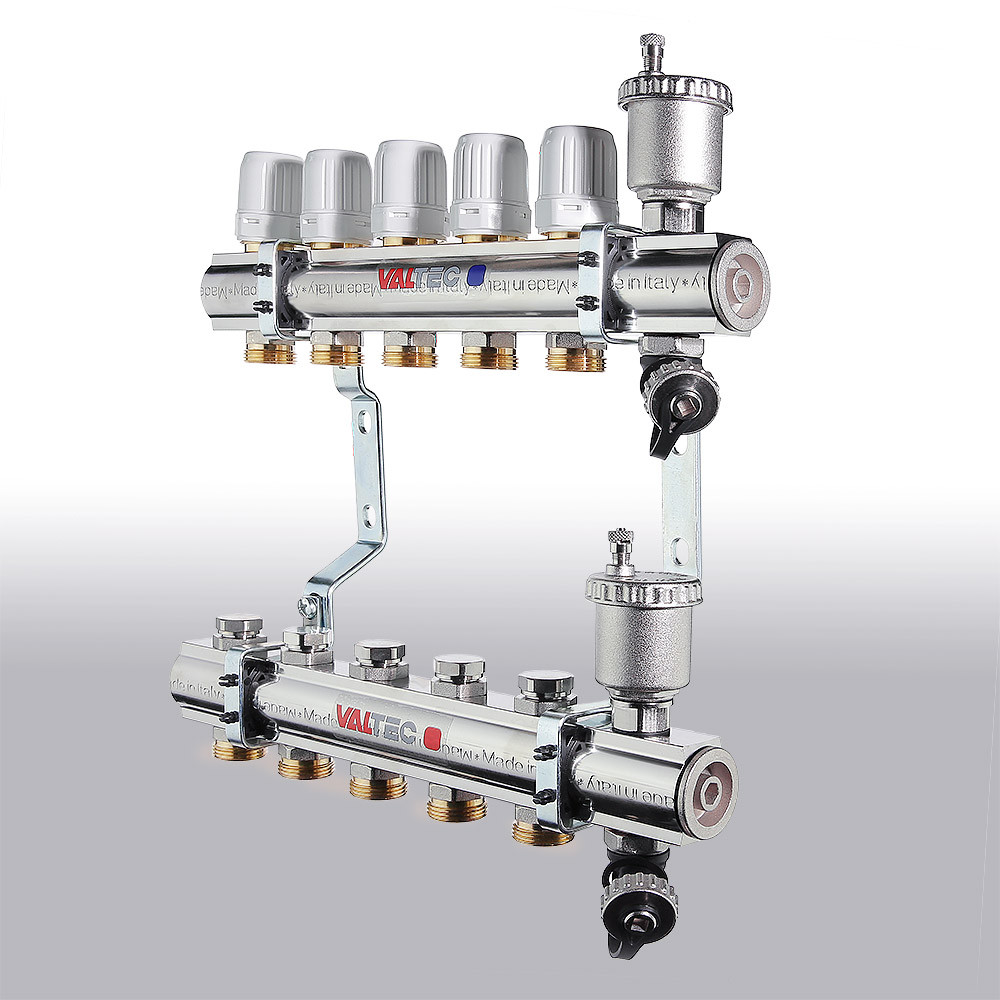

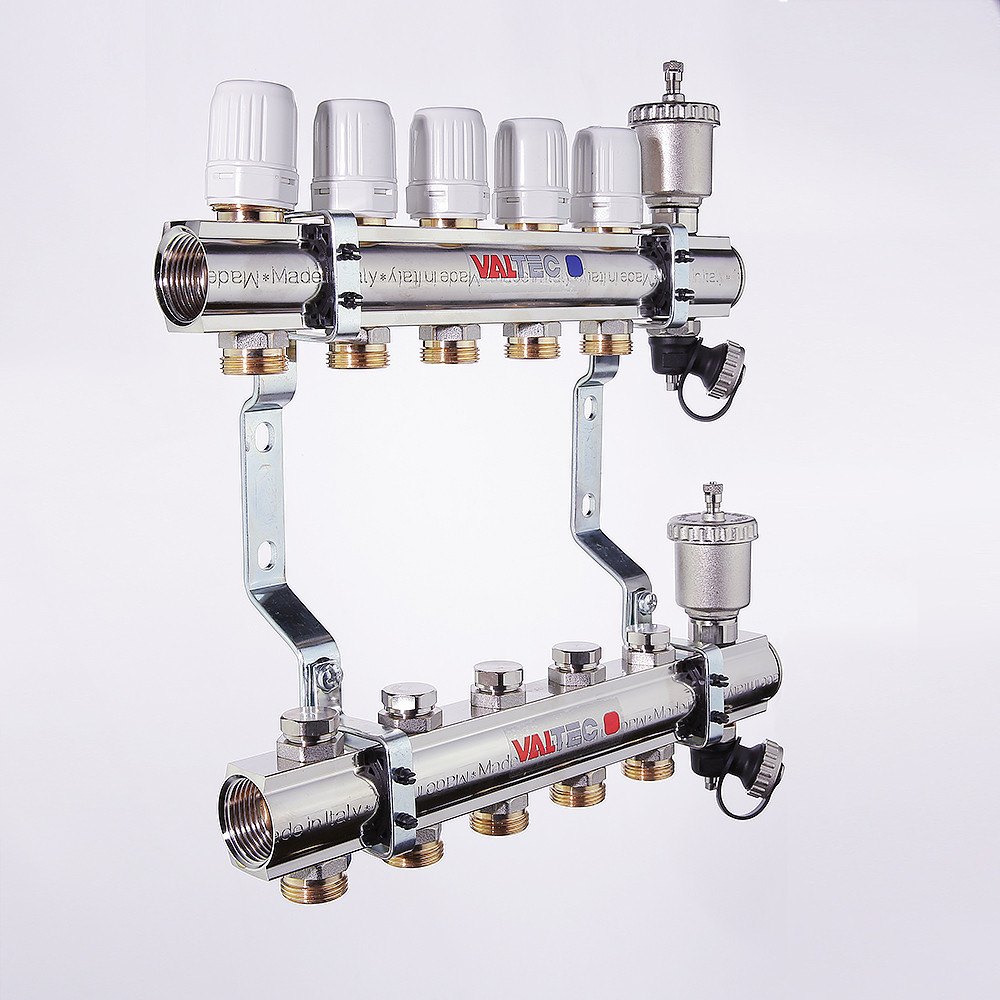

Коллекторный блок латунный c регулировочными и балансировочными клапанами
(VTc.594.EMNX) Коллекторный блок для систем водяного радиаторного и напольного отопления (водяной теплый пол) с настроечными (ручными балансировочными) и регулировочными (с возможностью установки электротермического сервопривода) клапанами, автоматическими воздухоотводчиками и дренажем.
Диаметр коллекторов – 1 или 1 1/4″. Число выходов – от 3 до 12. Диаметр патрубков – 3/4″, резьба – наружная, стандарт присоединения – «евроконус». Рабочая температура теплоносителя – до 120 °С, давление – до 10 бар.
Таблица совместимости коллекторных блоков и комплектующих
| VTc.596 | VTc.594 | VTc.586 | VTc.588 | VTc.589 | VTc.582 VTc.584 |
|
| Расходомер коллекторный VT.AC674 | + | — | + | — | — | — |
| Расходомер коллекторный VT.AC674.V | — | — | — | — | + | — |
| Настроечный клапан VT.VDC31.N | — | + | — | + | — | — |
| Запорный клапан VT.VTC30.N | + | + | + | + | + | — |
| Ниппель переходной VTr.580.NE | +* | + | +* | + | +* | — |
| Ниппель VTr.580.NEI.040E | +** | — | +** | — | — | — |
*подходит только для коллектора «обратки»
**подходит только для коллектора «подачи»
Description
Паспорт: Блок коллекторный с регулирующими и балансировочными клапанами (PDF, 787 КБ)
Декларация о соответствии техническому регламенту Таможенного союза (PDF, 1,93 МБ)
Отказное письмо в области пожарной безопасности (PDF, 1,11 МБ)
Additional information
| Артикул | VTc.594.EMNX.0603, VTc.594.EMNX.0604, VTc.594.EMNX.0605, VTc.594.EMNX.0606, VTc.594.EMNX.0607, VTc.594.EMNX.0608, VTc.594.EMNX.0609, VTc.594.EMNX.0610, VTc.594.EMNX.0611, VTc.594.EMNX.0612, VTc.594.EMNX.0704, VTc.594.EMNX.0705, VTc.594.EMNX.0706, VTc.594.EMNX.0707, VTc.594.EMNX.0708, VTc.594.EMNX.0709, VTc.594.EMNX.0710, VTc.594.EMNX.0711, VTc.594.EMNX.0712 |
|---|---|
| Размер | 1", 3 x 3/4", "евроконус", 1", 4 x 3/4", "евроконус", 1", 5 x 3/4", "евроконус", 1", 6 x 3/4", "евроконус", 1", 7 x 3/4", "евроконус", 1", 8 x 3/4", "евроконус", 1", 9 x 3/4", "евроконус", 1", 10 x 3/4", "евроконус", 1", 11 x 3/4", "евроконус", 1", 12 x 3/4", "евроконус", 1 1/4", 4 x 3/4", "евроконус", 1 1/4", 5 x 3/4", "евроконус", 1 1/4", 6 x 3/4", "евроконус", 1 1/4", 7 x 3/4", "евроконус", 1 1/4", 8 x 3/4", "евроконус", 1 1/4", 9 x 3/4", "евроконус", 1 1/4", 10 x 3/4", "евроконус", 1 1/4", 11 x 3/4", "евроконус", 1 1/4", 12 x 3/4", "евроконус" |
