Насосно-смесительный узел для теплого пола VALTEC DUALMIX

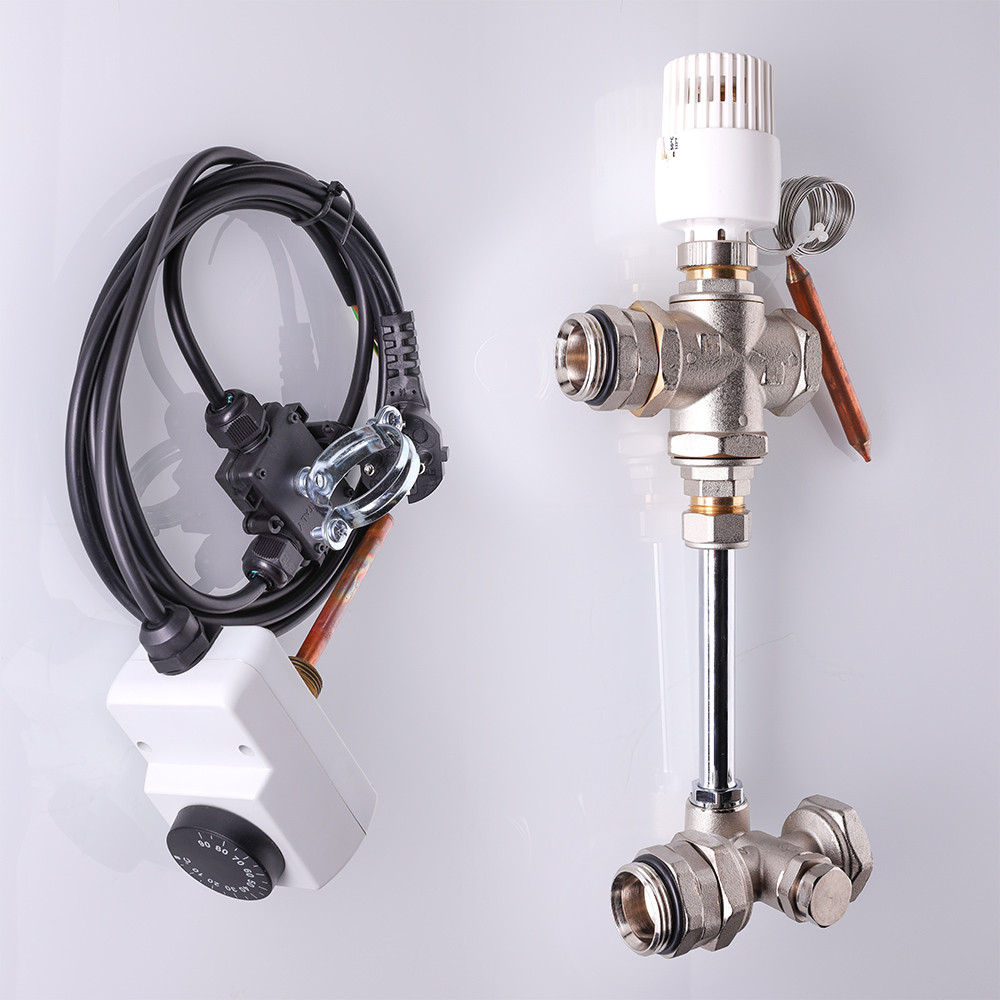

(VT.DUAL.0) Узел VALTEC DUALMIX состоит двух модулей – насосного и термостатического, между которыми монтируется коллекторный блок вторичного контура. Для смешения горячего теплоносителя с «обраткой» используется трехходовой клапан, управляемый термостатической головкой с выносным погружным датчиком. (При использовании контроллера отопления функция управления смесительным клапаном передается ему.) Другие основные элементы узла: перепускной байпас; балансировочный клапан; встроенные шаровые краны для отключения циркуляционного насоса; ручной воздухоотводчик; погружной термометр. Узел рассчитан на применение в системах отопления c водяным теплым полом при рабочем давлении до 10 бар и температуре теплоносителя в первичном контуре до 120 °С. Монтажная длина насоса (он приобретается отдельно) – 130 мм.
Технические характеристики | Значение |
Тепловая мощность смесительного узла (Δt = 10 °С) с насосом VRS 25/4, кВт | 20 |
Тепловая мощность смесительного узла (Δt = 10 °С) с насосом VRS 25/6, кВт | 30 |
Межосевое расстояние выходов, мм | 200 |
Монтажная длина насоса, мм | 130 |
Температура рабочей среды, °С | 120 |
Рабочее давление, бар | 10 |
Диапазон настройки термоголовки, °С | 20–60 |
Присоединительный размер | G 1″ |
Средний полный срок службы, лет | 15 |
Описание
Паспорт: Насосно-смесительный узел для системы теплых полов VT.DUAL (PDF, 632 КБ)
Декларация о соответствии техническому регламенту Таможенного союза (PDF, 0,98 МБ)
Декларация о соответствии техническому регламенту Таможенного союза (PDF, 386 КБ)
Отказное письмо в области пожарной безопасности (PDF, 1,11 МБ)
Детали
Артикул | VT.DUAL.0.130 |
---|---|
Размер | 130 мм |
