Настроечный клапан с расходомером встраиваемый для коллекторного блока VTc.589

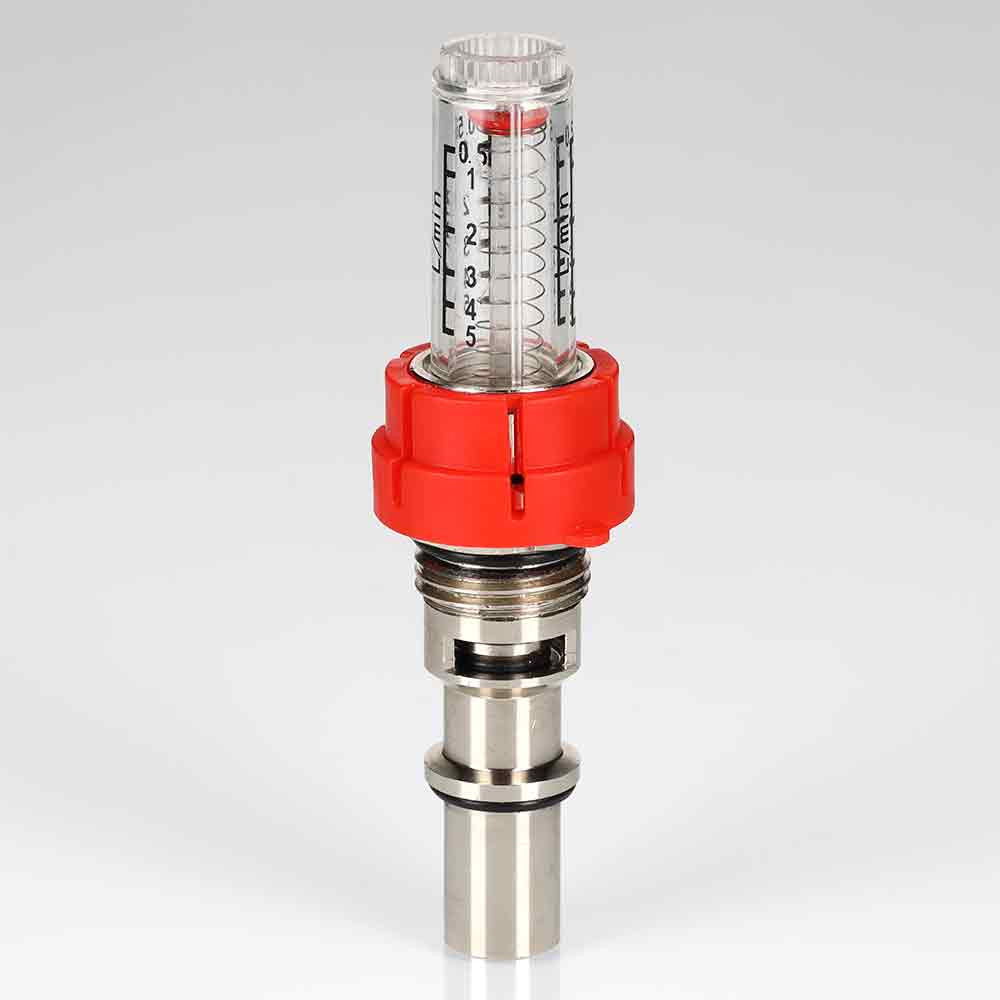

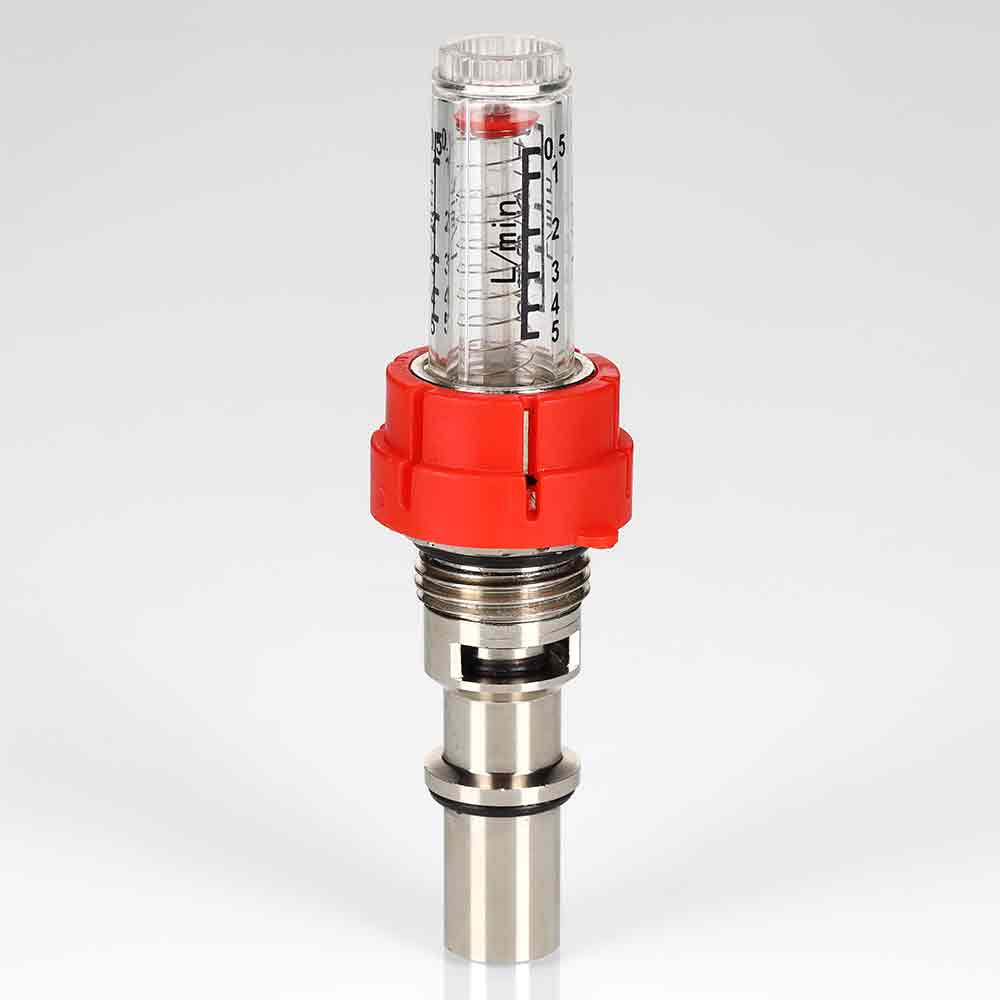

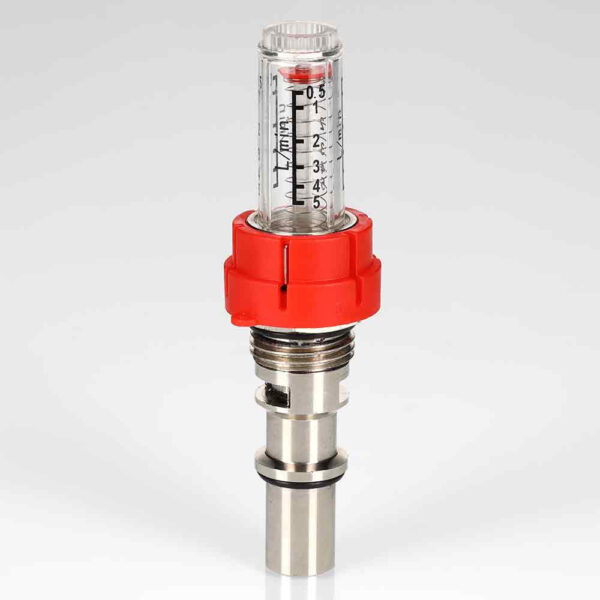

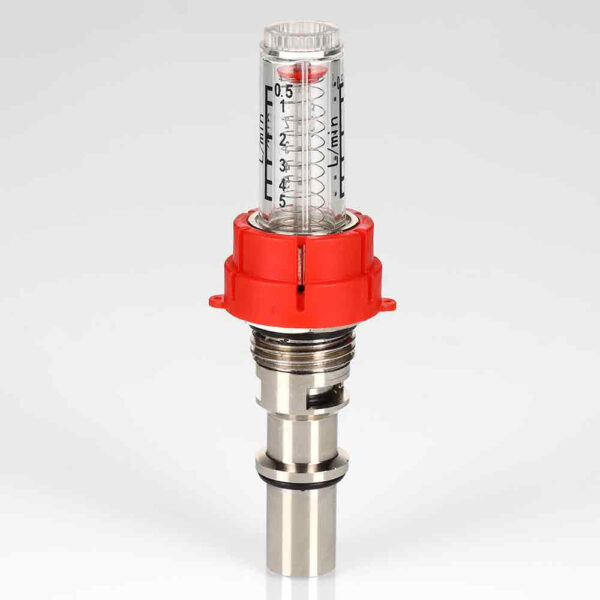

(VT.AC674.V) Настроечный клапан с расходомером (ротаметром) для коллекторных блоков VTc.589. Предназначен для индикации и регулировки расхода теплоносителя в присоединенных контурах напольного или радиаторного отопления при наладке (гидравлической балансировке) системы. Шкала прозрачной колбы отградуирована в диапазоне расхода от 0,5 до 5,0 л/мин. Текущее значение расхода определяется по положению индикаторной шайбы. Расходомер можно разобрать и прочистить при загрязнении.
Таблица совместимости коллекторных блоков и комплектующих
| VTc.596 | VTc.594 | VTc.586 | VTc.588 | VTc.589 | VTc.582 VTc.584 |
|
| Расходомер коллекторный VT.AC674 | + | — | + | — | — | — |
| Расходомер коллекторный VT.AC674.V | — | — | — | — | + | — |
| Настроечный клапан VT.VDC31.N | — | + | — | + | — | — |
| Запорный клапан VT.VTC30.N | + | + | + | + | + | — |
| Ниппель переходной VTr.580.NE | +* | + | +* | + | +* | — |
| Ниппель VTr.580.NEI.040E | +** | — | +** | — | — | — |
*подходит только для коллектора «обратки»
**подходит только для коллектора «подачи»
Детали
| Артикул | VT.AC674.V.0 |
|---|---|
| Размер | 0,5–5,0 л/мин |
