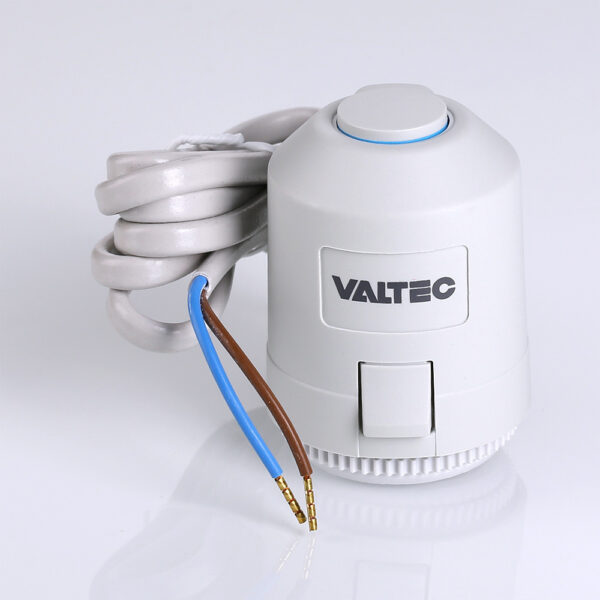

Сервопривод электротермический, нормально закрытый
(VT.TE3043.0) Электротермический двухпозиционный сервопривод VT.TE3043 применяется для автоматического управления радиаторным или коллекторным термостатическим клапаном систем водяного отопления (в том числе теплого пола) и охлаждения зданий. Действие привода основано на расширении заполняющего сильфон армированного парафина при протекании электрического тока через встроенный нагревательный элемент по сигналу от комнатного термостата или контроллера.
Технические характеристики: напряжение питания – 220 или 24 В (50 Гц); сечение проводников (2 шт.) – 0,75 мм2; длина провода – 1 м; присоединительный размер – 30 x 1,5. Нормально закрытый. Присоединение сервопривода к клапану – через переходник (в комплекте).
Модель VT.TE3043.0.024 может работать совместно с универсальным контроллером для смесительных узлов VT.K300. Управление приводом осуществляется по ШИМ (широтно-импульсная модуляция) сигналу, что позволяет обеспечить плавное пропорциональное регулирование, при этом стоимость двухпозиционного привода гораздо ниже стоимости привода с аналоговым управлением.
Данная модель сервопривода собирается из комплектующих немецкого производства Möhlenhoff.
Таблица совместимости термостатов/контроллеров и приводов
VT.AC602 | VT.AC701 | VT.AC707 | VT.AC709 | VT.AC710 | |
VT.TE3040.0.220 | + | + | + | + | + |
VT.TE3040.A.220 | — | + | + | + | + |
VT.TE3041.0.024 | — | + | + | + | + |
VT.TE3041.A.024 | — | + | + | + | + |
VT.TE3043.0.220 | + | + | + | + | + |
VT.TE3043.A.220 | — | + | + | + | + |
VT.TE3043.0.024 | — | + | + | + | + |
VT.TE3043.A.024 | — | + | + | + | + |
VT.M106.0 | — | + | + | + | + |
VT.AC711 | VT.AC712 | VT.AC713 | VT.K300 | |
VT.TE3040.0.220 | + | + | + | — |
VT.TE3040.A.220 | + | + | + | — |
VT.TE3041.0.024 | + | + | + | + |
VT.TE3041.A.024 | + | + | + | — |
VT.TE3043.0.220 | + | + | + | — |
VT.TE3043.A.220 | + | + | + | — |
VT.TE3043.0.024 | + | + | + | + |
VT.TE3043.A.024 | + | + | + | — |
VT.M106.0 | + | + | + | + |
Описание
Паспорт: Сервопривод электротермический для регулирующих клапанов (PDF, 408 КБ)
Декларация о соответствии техническому регламенту Таможенного союза сервоприводов VALTEC напряжением 24 В (PDF, 664 КБ)
Сертификат соответствия техническому регламенту Таможенного союза (PDF, 1,07 МБ)
Отказное письмо в области пожарной безопасности (PDF, 940 КБ)
Детали
Артикул | VT.TE3043.0.024, VT.TE3043.0.220 |
---|---|
Размер | 24 В, 220 В |
