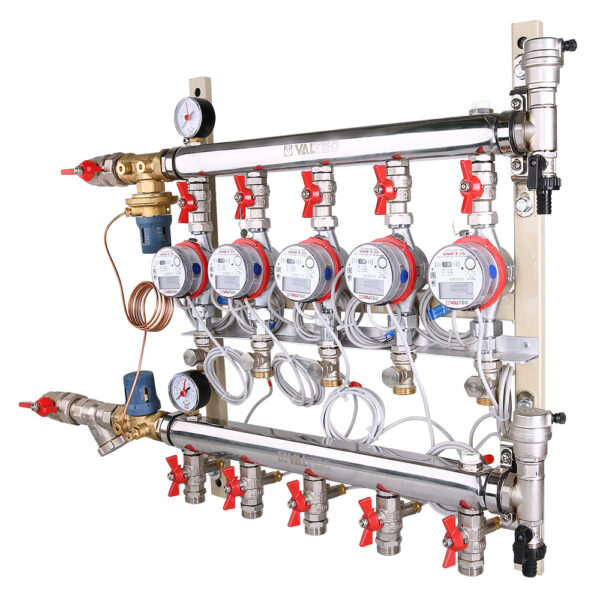

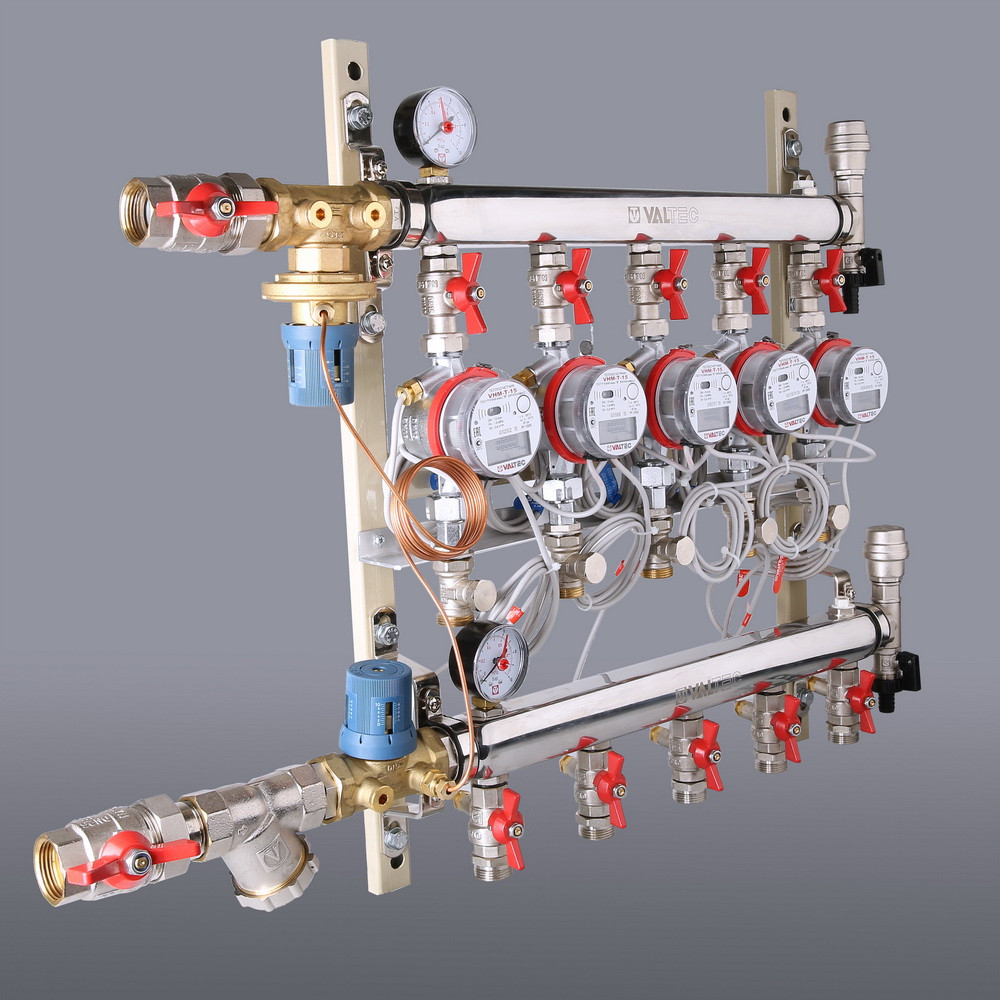

Узел этажный для поквартирного учета тепловой энергии с автоматическим регулятором перепада давлений

(VT.GPA) Этажный узел применяется в системах водяного отопления многоквартирных домов для распределения тепловой энергии по отдельным потребителям и учета ее расходования (при установке теплосчетчика). Кроме того, модуль позволяет произвести гидравлическую увязку потребителей между собой.

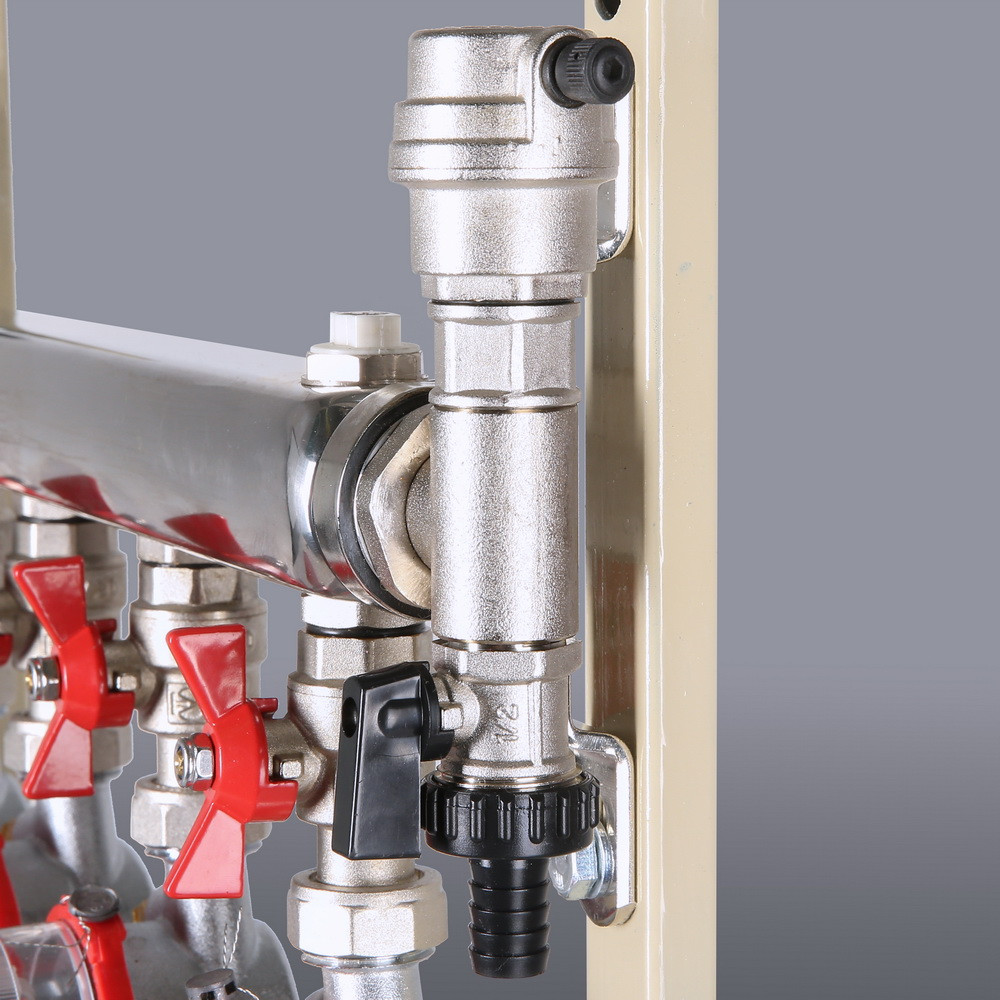

Также узел этажный для поквартирного учета тепловой энергии позволяет осуществлять сервисные операции: выпуск воздуха, очистка теплоносителя, дренаж и заполнение системы. Узлы серии VT.GPA дополнительно позволяют автоматически поддерживать перепад давления на входе и выходе в квартирную систему отопления, тем самым гидравлически увязывая работу узла с остальными элементами системы отопления здания. Диапазон поддерживаемых перепадов давлений: 5–30; 25–60 кПа.

Узел присоединяется к распределительному общему трубопроводу системы отопления (стояку), расположение ввода – левое (L) либо правое (R). К выходам узла присоединяются горизонтальные квартирные однотрубные и двухтрубные системы отопления. Диаметр подключения к стоякам систем отопления – ¾ или 1”. Максимальная температура теплоносителя – 95 ˚С, рабочее давление – 10 бар.

Изделие поставляется в собранном виде, по отдельному заказу узел может быть поставлен в разобранном виде, для последующей сборки на месте. Также он может комплектоваться теплосчётчиками, манометрами и автоматическими воздухоотводчиками. Собранные узлы опрессовываются давлением 15 бар.

Под заказ данные узлы могут быть выполнены на коллекторах из черной стали VTc.510.BS.

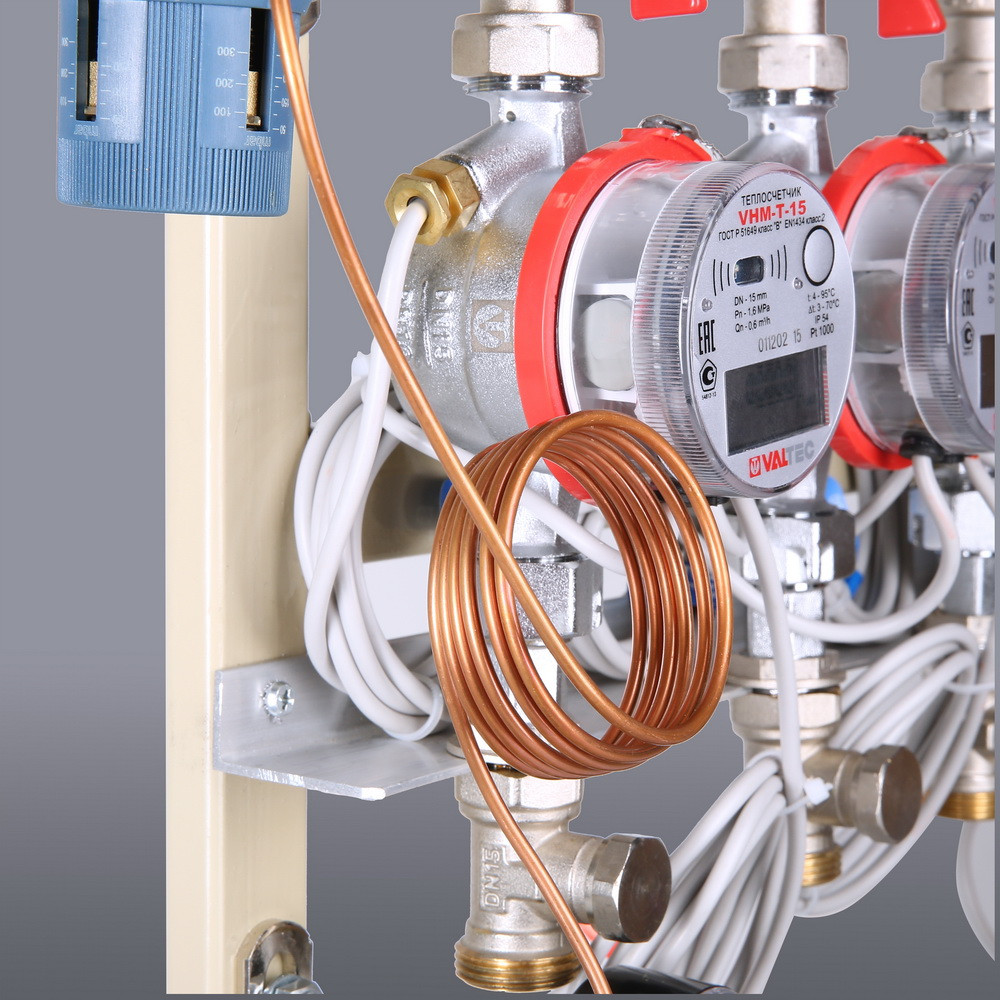

В качестве сопутствующих товаров для узла VT.GPA предлагаются комплект манометров VT.GP.31, теплосчетчики, оборудованные импульсным каналом передачи данных, каналом с интерфейсом RS-485 или M-BUS.

Для оформления заявки на комплектацию и поставку стандартного/нестандартного этажного коллекторного узла необходимо заполнить бланк заказа.

Этажные узлы VALTEC выпускаются российским производством ООО «Веста Регионы».
Россия, 142100, Московская обл., г. Подольск, ул. Свердлова, 30, корп. 1.

Категория:

Описание

Паспорт: Этажные распределительные узлы для систем водяного отопления (PDF, 1,00 МБ)
Декларация о соответствии техническому регламенту Таможенного союза (PDF, 578 КБ)
Альбом: Этажные и квартирные коллекторные узлы для многоквартирных домов (PDF, 75,7 МБ)

Детали

Артикул

VT.GPA.05S04.L2, VT.GPA.06S04.L2, VT.GPA.05S04.L3, VT.GPA.06S04.L3, VT.GPA.05S04.L4, VT.GPA.06S04.L4, VT.GPA.05S04.L5, VT.GPA.06S04.L5, VT.GPA.05S04.L6, VT.GPA.06S04.L6, VT.GPA.05S04.L7, VT.GPA.06S04.L7, VT.GPA.05S04.L8, VT.GPA.06S04.L8, VT.GPA.05S04.R2, VT.GPA.06S04.R2, VT.GPA.05S04.R3, VT.GPA.06S04.R3, VT.GPA.05S04.R4, VT.GPA.06S04.R4, VT.GPA.05S04.R5, VT.GPA.06S04.R5, VT.GPA.05S04.R6, VT.GPA.06S04.R6, VT.GPA.05S04.R7, VT.GPA.06S04.R7, VT.GPA.05S04.R8, VT.GPA.06S04.R8

Размер

3/4", 2 вых., ввод слева, 1", 2 вых., ввод слева, 3/4", 3 вых., ввод слева, 1", 3 вых., ввод слева, 3/4", 4 вых., ввод слева, 1", 4 вых., ввод слева, 3/4", 5 вых., ввод слева, 1", 5 вых., ввод слева, 3/4", 6 вых., ввод слева, 1", 6 вых., ввод слева, 3/4", 7 вых., ввод слева, 1", 7 вых., ввод слева, 3/4", 8 вых., ввод слева, 1", 8 вых., ввод слева, 3/4", 2 вых., ввод справа, 1", 2 вых., ввод справа, 3/4", 3 вых., ввод справа, 1", 3 вых., ввод справа, 3/4", 4 вых., ввод справа, 1", 4 вых., ввод справа, 3/4", 5 вых., ввод справа, 1", 5 вых., ввод справа, 3/4", 6 вых., ввод справа, 1", 6 вых., ввод справа, 3/4", 7 вых., ввод справа, 1", 7 вых., ввод справа, 3/4", 8 вых., ввод справа, 1", 8 вых., ввод справа
