Фитинг аксиальный – гильза надвижная универсальная

(VTm.400.BG) Надвижные фитинги (аксиальные фитинги) серии VTm.400 предназначены для монтажа труб из сшитого полиэтилена (PE-X), имеющими следующие геометрические параметры (наружный диаметр/толщина стенки): 16,0 x 2,2, 20,0 x 2,8, 25,0 x 3,5, 32,0 x 4,4 мм.

В результате монтажа аксиального фитинга VALTEC получается не требующее обслуживания неразборное соединение, допускающее как открытую, так и скрытую прокладку трубопровода, в том числе с замоноличиванием фитинга в строительную конструкцию (при отсутствии перехода на резьбу). Герметичность соединения обеспечивается за счет вдавливания материала трубы в проточки штуцера корпуса фитинга, происходящее при надвигании гильзы на штуцер корпуса фитинга.

Аксиальные фитинги VALTEC не заужают присоединяемых трубопроводов – за счет расширения трубных концов перед выполнением соединения.

Корпусы фитингов изготовлены из латуни марки CW617N, надвижная гильза VTm.400 – из латуни CW614N.

Фитинги рассчитаны на использование в системах с номинальным давлением до 16 бар и максимальной рабочей температурой не выше 95 °С.

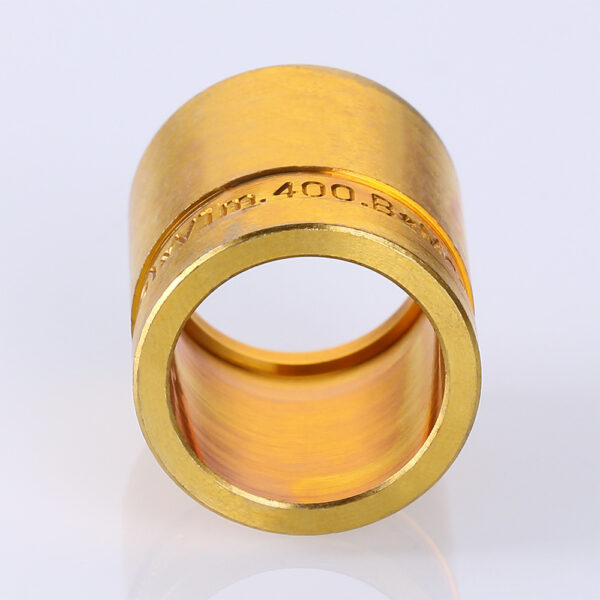

Деталь VTm.400.BG – латунная надвижная гильза для монтажа соединения в комплекте с аксиальным фитингом.

Монтаж фитинга осуществляется ручным (VT.1240.FT) или электрическим (44067-51 или 48348-51) инструментом.

Гильзы надвижных фитингов VALTEC отличаются от фитингов цветом, так как они изготавливаются из латуни CW614N с последующим обжигом, для достижения необходимого уровня пластичности. Также гильзы дополнительно обрабатываются и снаружи – для получения наибольшей точности толщины стенки.

Произведено в Италии.
