Фитинг аксиальный – угольник надвижной с переходом на наружную резьбу

(VTm.453.G) Надвижные фитинги (аксиальные фитинги) серии VTm.400 предназначены для монтажа труб из сшитого полиэтилена (PE-X), имеющими следующие геометрические параметры (наружный диаметр/толщина стенки): 16,0 x 2,2, 20,0 x 2,8, 25,0 x 3,5, 32,0 x 4,4 мм.

В результате монтажа аксиального фитинга VALTEC получается не требующее обслуживания неразборное соединение, допускающее как открытую, так и скрытую прокладку трубопровода, в том числе с замоноличиванием фитинга в строительную конструкцию (при отсутствии перехода на резьбу). Герметичность соединения обеспечивается за счет вдавливания материала трубы в проточки штуцера корпуса фитинга, происходящее при надвигании гильзы на штуцер корпуса фитинга.

Аксиальные фитинги VALTEC не заужают присоединяемых трубопроводов – за счет расширения трубных концов перед выполнением соединения.

Корпусы фитингов и надвижные гильзы изготавливаются из сантехнической латуни марки CW614N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004).

Фитинги рассчитаны на использование в системах с номинальным давлением до 16 бар и максимальной рабочей температурой не выше 95 °С.

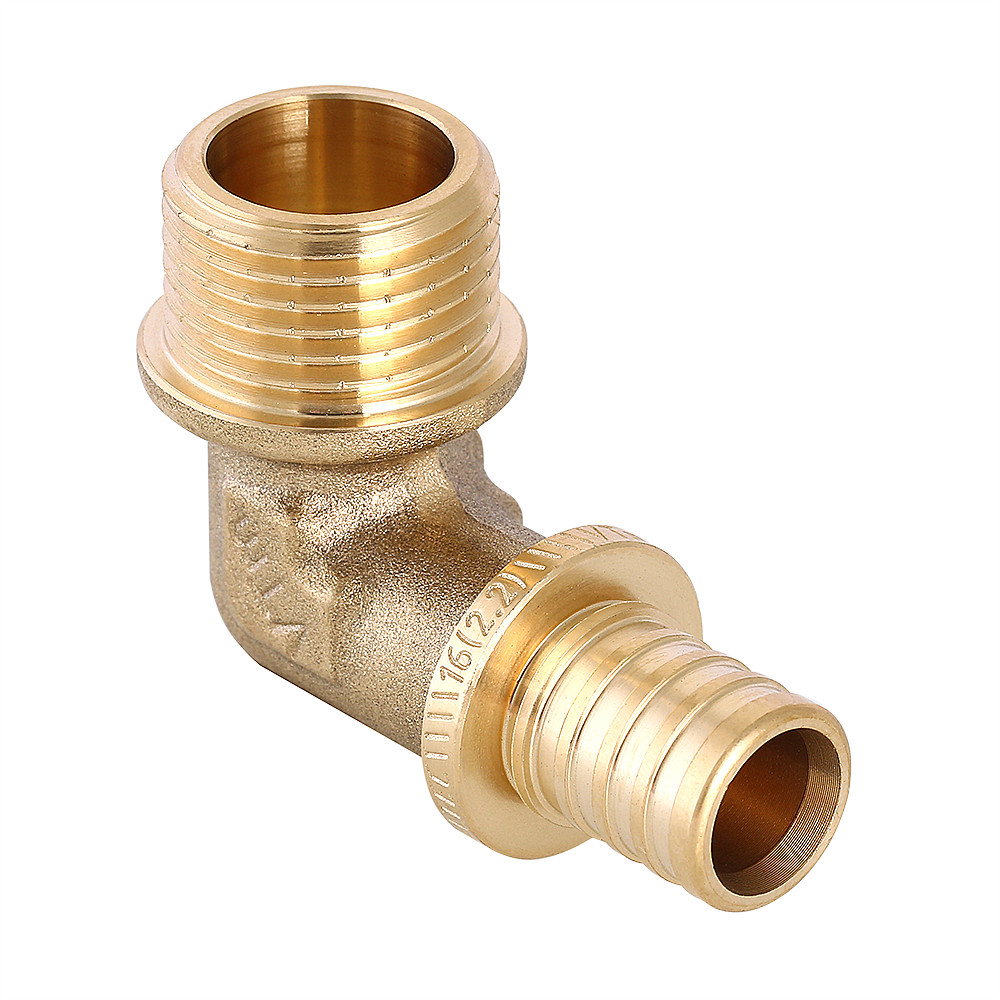

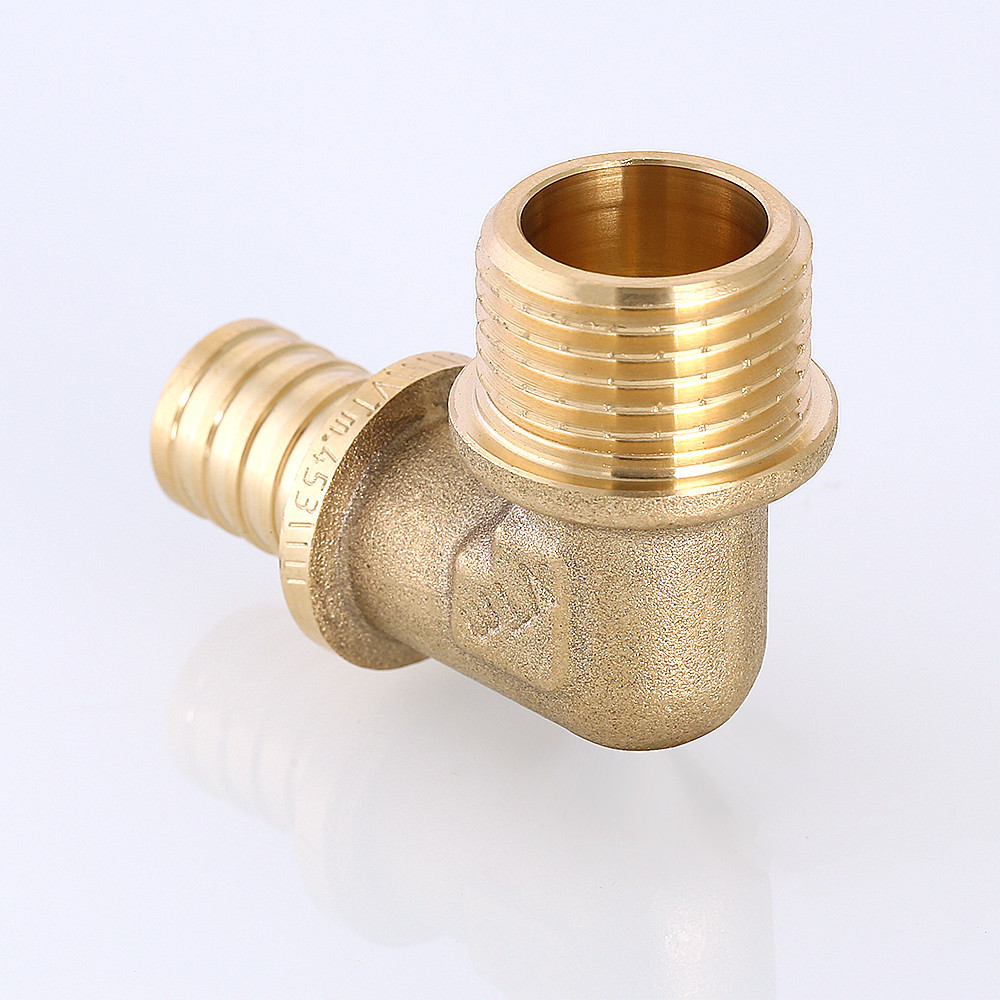

Угольник надвижной VTm.453.G – латунный аксиальный фитинг для соединения под углом 90° трубы из PE-X с резьбовым элементом трубопровода (резьба фитинга – наружная).

Монтаж аксиальных фитингов осуществляется с помощью ручного или электрического инструмента.
