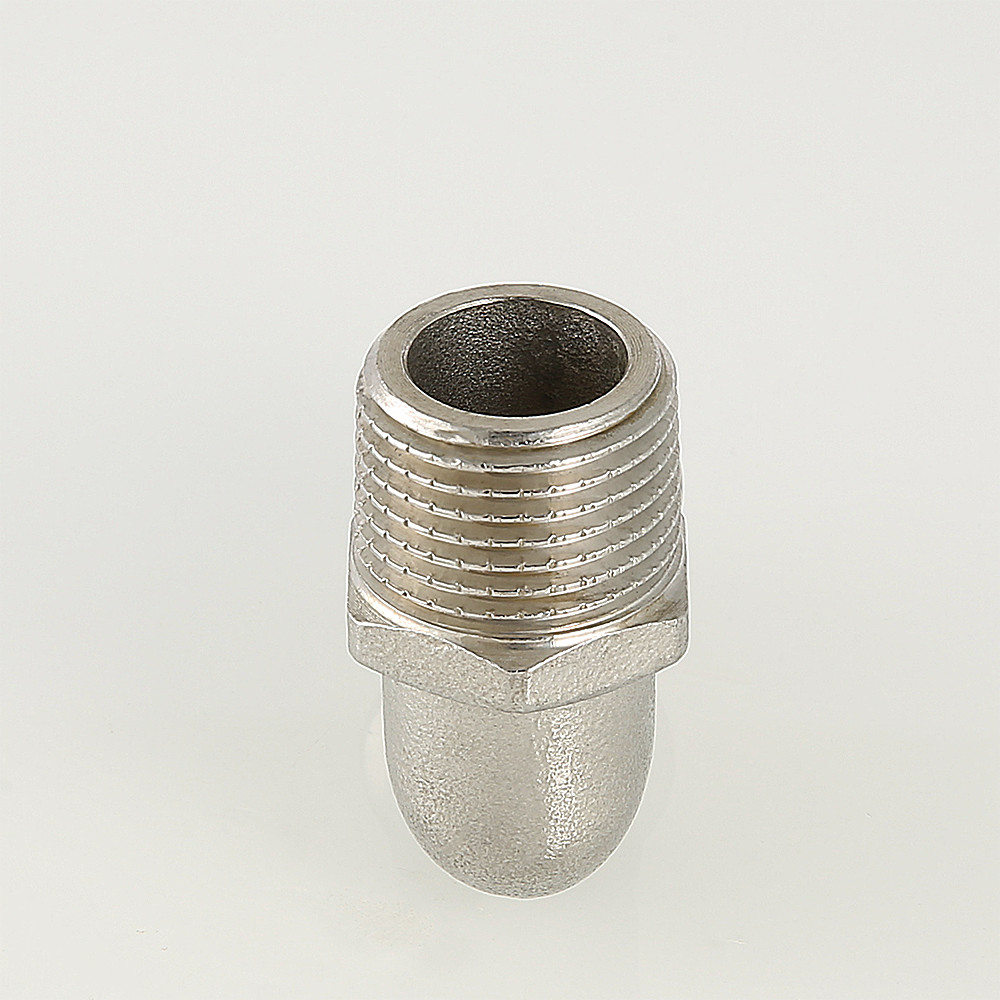

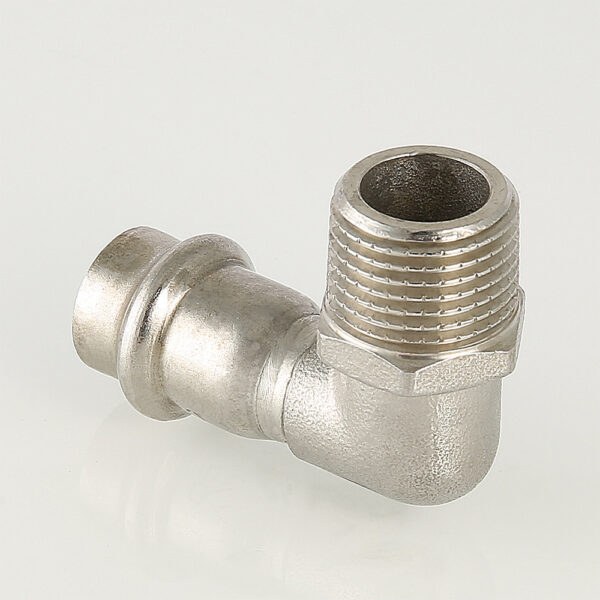

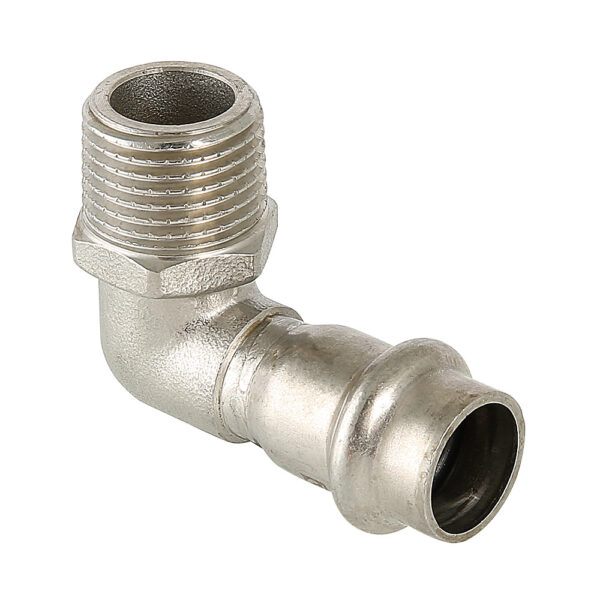

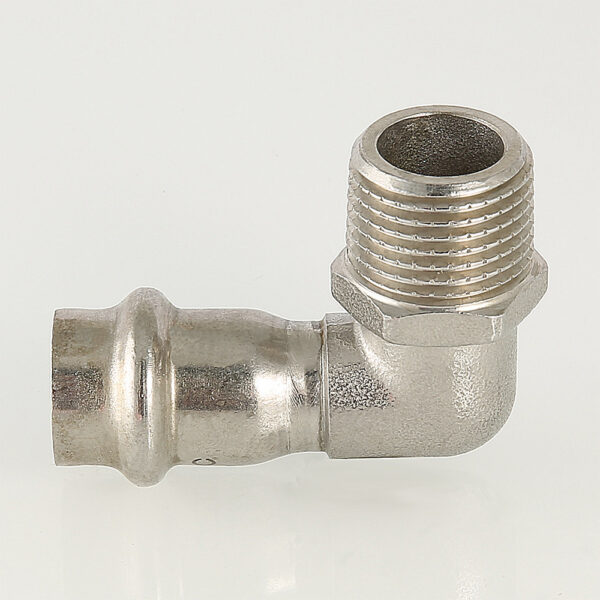

Фитинг из нержавеющей стали – пресс-угольник с наружной резьбой
(VTi.953.I) Пресс-угольник из нержавеющей стали с наружной резьбой обеспечивает соединение тонкостенной стальной трубы с резьбовым элементом монтируемой системы под углом 90°. Область применения – трубопроводы водоснабжения, отопления, иные инженерные и технологические установки с рабочей температурой до 120 °С и давлением до 16 бар.
Угловой концевой переходник VTi.953.I изготовлен из стали AISI 304. Материал уплотнения – эластомер EPDM. Отдельно можно приобрести уплотнительные кольца из FPM (витон); в этом случае максимальная рабочая температура увеличивается до 140 °С.
Пресс-соединение – бесштуцерное. Обжатие производится с помощью пресс-инструмента V-профиля. Шестигранный – под гаечный ключ – участок корпуса облегчает монтаж резьбового соединения.
Описание
Паспорт, руководство по эксплуатации: Трубы и фитинги из нержавеющей стали AISI 304 (PDF, 1,57 МБ)
Свидетельство о госрегистрации: Трубы и фитинги из нержавеющей стали (PDF, 432 КБ)
Отказное письмо в области обязательной сертификации (PDF, 371 КБ)
Отказное письмо в области пожарной безопасности (PDF, 927 КБ)
Детали
| Артикул | VTi.953.I.001504, VTi.953.I.001804, VTi.953.I.001805, VTi.953.I.002204, VTi.953.I.002205, VTi.953.I.002805, VTi.953.I.003506 |
|---|---|
| Размер | 15 мм х 1/2", 18 мм х 1/2", 18 мм х 3/4", 22 мм х 1/2", 22 мм х 3/4", 28 мм х 3/4", 35 мм х 1" |
